Biến tần tiêu chuẩn phòng nổ FR-B, B3 Mitsubishi

Giới thiệu dòng biến tần chuyên dụng phòng chống cháy nổ Mitsubishi FR-B & B3 Series cho các dự án Dầu khí (Oil & Gas)

Trong các ngành công nghiệp nặng, đặc biệt là lĩnh vực Dầu khí (Oil & Gas), hóa chất và các khu vực có nguy cơ cháy nổ cao, việc đảm bảo an toàn vận hành thiết bị là ưu tiên hàng đầu. Dòng sản phẩm Biến tần điều khiển động cơ chống cháy nổ, chịu áp suất (Pressure-Resistant, Explosion-Proof Motor Driving Inverter) Mitsubishi FR-B và B3 Series được thiết kế chuyên biệt để đáp ứng các tiêu chuẩn khắt khe này.

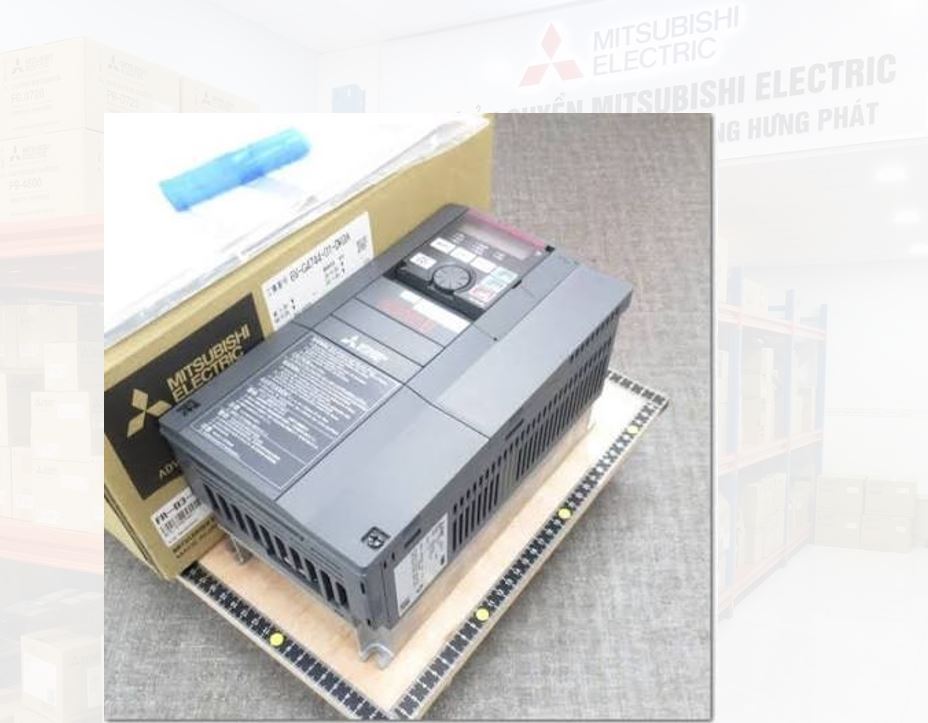

Figure 1:Biến tần cho motor tiêu chuẩn phòng nổ

1. Tổng quan về dòng sản phẩm FR-B và B3 Series

Biến tần Mitsubishi FR-B và B3 Series là giải pháp truyền động hiệu suất cao được nghiên cứu và phát triển để vận hành các động cơ phòng chống cháy nổ kiểu chịu áp suất. Dòng sản phẩm được chia thành hai nhánh chính phù hợp với các yêu cầu kỹ thuật khác nhau:

• Dòng FR-B Series (Variable / Constant torque type):
  • Vận hành các động cơ chống cháy nổ chịu áp suất dưới phương pháp điều khiển V/F.
  • Dải công suất: Class 200V từ FR-B-750 đến 45K; Class 400V từ FR-B-750 đến 55K.
• Dòng B3 Series (FR-B3 / FR-B3-N):
  • Vận hành dưới chế độ điều khiển véc-tơ từ thông nâng cao (Advanced magnetic flux vector control), đòi hỏi phải thiết lập tính năng tự động dò thông số ngoại tuyến (offline auto tuning) trước khi vận hành.
  • Dải công suất: Từ 400W đến 37K (cả dòng tiêu chuẩn và dòng độ ồn thấp - low acoustic noise type).

Bảng Thông số kỹ thuật theo Model (Model Specifications)

Bảng 1.1: Dòng FR-B Series (Điều khiển V/F, Tải biến thiên/tải không đổi)

Bảng 1.2: Dòng B3 Series / FR-B3 (Điều khiển Véc-tơ từ thông nâng cao)

Bảng Thông số kỹ thuật chung (General Specifications)

2. Các đặc điểm kỹ thuật và tính năng nổi bật

• Hiệu suất điều khiển vượt trội: Dòng FR-B3 sử dụng công nghệ điều khiển véc-tơ từ thông nâng cao giúp mang lại mô-men khởi động lớn, kiểm soát tốc độ chính xác ngay cả ở dải tần số thấp, tối ưu hóa hiệu suất cho tải nặng.
• Tích hợp phanh động năng và khả năng mở rộng:
  • Các model từ 7.5K trở xuống được trang bị sẵn điện trở phanh bên trong (inboard brake resistor).
  • Hỗ trợ kết nối các thiết bị ngoại vi tùy chọn như điện trở phanh chuyên dụng (FR-ABR), bộ hãm phanh (FR-BU), bộ chuyển đổi hồi tiếp năng lượng (FR-XC) hoặc bộ chuyển đổi hệ số công suất cao (FR-HC) để tối ưu hóa năng lượng.
• Khả năng giám sát và bảo vệ toàn diện:
  • Tích hợp bảng điều khiển vận hành (FR-PU08) cho phép dễ dàng theo dõi tần số, dòng điện, điện áp, lịch sử lỗi và cài đặt tham số.
  • Các chức năng bảo vệ tiên tiến như bảo vệ quá tải điện tử (electronic overcurrent protection), chống quá dòng, chống quá áp, bảo vệ mất pha đầu ra và tự động khởi động lại sau sự cố mất nguồn tức thời.
• Giao tiếp truyền thông công nghiệp: Hỗ trợ giao diện chuẩn RS-485 qua cổng PU connector, cho phép kết nối mạng đa điểm (multi-drop link) với máy tính hoặc hệ thống điều khiển trung tâm để giám sát và cài đặt từ xa.

3. Lưu ý cốt lõi về an toàn và lắp đặt trong môi trường chống cháy nổ

Do đặc thù ứng dụng trong môi trường dễ cháy nổ, việc tuân thủ các nguyên tắc lắp đặt và ghép nối thiết bị là bắt buộc để đảm bảo an toàn tuyệt đối:

• Vị trí lắp đặt biến tần: Bản thân biến tần không có tính năng chống cháy nổ (non-explosion-proof), do đó luôn phải lắp đặt biến tần ở khu vực an toàn (non-hazardous place) bên ngoài vùng nguy hiểm.
• Động cơ tương thích bắt buộc: Biến tần FR-B/B3 chỉ được phép sử dụng kết hợp với động cơ phòng chống cháy nổ chịu áp suất (pressure-resistant, explosion-proof motor) của Mitsubishi đã được cấp chứng nhận phòng cháy nổ.
  • Lưu ý quan trọng: Không thể sử dụng biến tần này với động cơ phòng chống cháy nổ tăng độ an toàn (increased-safety, explosion-proof motor).
• Yêu cầu ghép nối chính xác:
  • Các model FR-B yêu cầu sử dụng đúng loại động cơ chuyên dụng (ví dụ các dòng X(E)F-(N)E).
  • Các model FR-B3 yêu cầu sử dụng dòng động cơ tương thích (như X(E)F-(N)ECA-1 hoặc ECA-2 tùy theo phiên bản tiếng ồn) và bắt buộc phải thực hiện cài đặt offline auto-tuning trước khi chạy ở chế độ điều khiển véc-tơ từ thông.

4. Ứng dụng tiêu biểu trong dự án Oil & Gas

Nhờ độ bền bỉ cao, khả năng kiểm soát mô-men chính xác và độ an toàn đạt chuẩn công nghiệp nặng, Mitsubishi FR-B và B3 Series là lựa chọn hàng đầu cho các ứng dụng:

• Hệ thống bơm và quạt thông gió tại các giàn khoan dầu khí, nhà máy lọc hóa dầu.
• Các thiết bị truyền động khuấy, băng tải trong môi trường có khí hoặc bụi dễ cháy nổ (được đặt trong phòng điều khiển hoặc khu vực an toàn, truyền động ra khu vực nguy hiểm qua trục cơ khí hoặc khoảng cách ly an toàn).
• Các dây chuyền công nghiệp yêu cầu khắt khe về độ ổn định và khả năng bảo vệ, chống quá tải liên tục.
