Bộ Trả Năng Lượng Tái Sinh Mitsubishi FR-HC2: Giải Pháp Tiết Kiệm Điện Và Giảm Sóng Hài Toàn Diện

Trong các hệ thống công nghiệp sử dụng biến tần, khi động cơ giảm tốc nhanh hoặc quán tính tải lớn (như cần trục, thang máy, máy ly tâm, lô cuộn...), động cơ sẽ biến thành máy phát điện tạo ra năng lượng ngược phản hồi về biến tần. Nếu không được xử lý, năng lượng này sẽ gây lỗi quá áp (Overvoltage).

Thay vì tiêu hao năng lượng này thành nhiệt thông qua điện trở xả (gây lãng phí và nóng tủ điện), Bộ chuyển đổi nguồn cao cấp Mitsubishi FR-HC2 là giải pháp tối ưu giúp thu hồi và trả toàn bộ năng lượng dư thừa này về lưới điện, đồng thời giải quyết triệt để bài toán sóng hài.

1. Nguyên Lý Hoạt Động Của Mitsubishi FR-HC2

Thông thường, biến tần sử dụng bộ chỉnh lưu diode để chuyển đổi nguồn AC thành DC. Tuy nhiên, bộ chỉnh lưu này chỉ cho phép năng lượng đi một chiều từ lưới vào biến tần.

FR-HC2 thay thế hoàn toàn hoặc song song với bộ chỉnh lưu thông thường bằng việc sử dụng các linh kiện bán dẫn công suất cao (IGBT) điều khiển thông minh.

• Chế độ phát động (Driving): Biến đổi dòng điện xoay chiều AC từ lưới thành nguồn một chiều DC ổn định cấp cho biến tần với hệ số công suất xấp xỉ bằng 1.
• Chế độ hãm tái sinh (Regenerative): Khi điện áp DC bus của biến tần tăng cao do động cơ phát ngược năng lượng, FR-HC2 sẽ tự động kích hoạt IGBT để nghịch lưu dòng DC đó thành dòng AC có cùng pha, cùng tần số với điện lưới và trả ngược về hệ thống để cấp cho các thiết bị khác tiêu thụ.

[Sơ đồ nguyên lý kết nối bộ nguồn trả lưới Mitsubishi FR-HC2 với biến tần và lưới điện]

2. Các Tính Năng Và Ưu Điểm Vượt Trội

🔋 Tiết kiệm điện năng tối đa (Energy Saving)

Bằng việc tái sử dụng năng lượng hãm thay vì đốt bỏ qua điện trở xả, FR-HC2 giúp doanh nghiệp cắt giảm đáng kể chi phí điện năng hàng tháng. Hiệu quả tiết kiệm càng cao đối với các ứng dụng có chu kỳ khởi động/dừng liên tục hoặc tải quán tính lớn.

⚡  Triệt tiêu sóng hài cực tốt (Hạn chế nhiễu lưới)

FR-HC2 hoạt động như một bộ chỉnh lưu có hệ số công suất cao. Dòng điện đầu vào có dạng hình sin chuẩn với độ méo dạng sóng hài tổng (THDi) cực thấp (dưới 5%), đáp ứng hoàn toàn các tiêu chuẩn nghiêm ngặt về sóng hài như IEEE 519 hay IEC 61000-3-2/4. Điều này giúp bảo vệ các thiết bị điện tử nhạy cảm trong nhà máy không bị nhiễu, chập chữa.

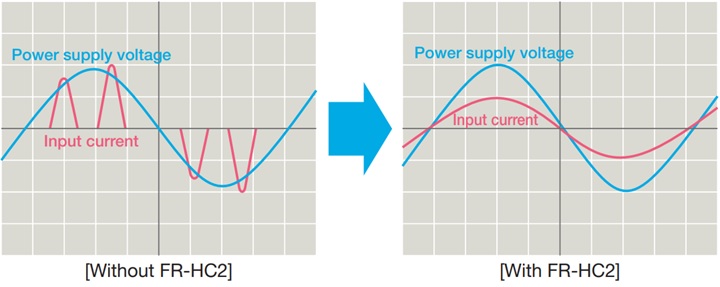

Figure 1Biểu đồ so sánh dạng sóng dòng điện đầu vào giữa bộ chỉnh lưu thông thường và bộ nguồn High Power Factor Converter FR-HC2

✨  Hệ số công suất (Cos $\phi$) xấp xỉ bằng 1

Nhờ công nghệ điều khiển dòng điện tiên tiến, hệ số công suất nguồn đầu vào luôn đạt xấp xỉ 1.0 (ngay cả khi non tải), giúp giảm dòng điện định mức đầu vào, tiết kiệm chi phí dây cáp và thiết bị đóng cắt, đồng thời tránh bị phạt tiền công suất phản kháng (KVAR).

🌡 Giảm nhiệt độ tủ điện và tăng tuổi thọ hệ thống

Việc loại bỏ điện trở xả công suất lớn giúp tủ điện mát hơn, giảm chi phí lắp đặt quạt thông gió hoặc điều hòa tủ điện, từ đó kéo dài tuổi thọ cho biến tần và các thiết bị xung quanh.

⚙ Khả năng kết nối đa biến tần (Multi-drive connection)

Một bộ FR-HC2 có thể kết nối chung vào thanh bus DC của nhiều biến tần khác nhau. Điều này cho phép chia sẻ năng lượng trực tiếp giữa các biến tần (biến tần này hãm sẽ cấp nguồn cho biến tần khác chạy) trước khi trả phần dư thừa về lưới, tối ưu hóa chi phí đầu tư.

3. Thông Số Kỹ Thuật Cơ Bản

• Điện áp nguồn cấp: 3 pha 200V (50Hz/60Hz) hoặc 3 pha 400V (50Hz/60Hz).
• Dải công suất: Từ 7.5kW - 75kW (200V class), 7.5kW – 560kW (400V class)
• Khả năng quá tải: 150% trong 60s, 200% trong 3s.
• Biến tần tương thích: Dễ dàng kết nối với các dòng biến tần cao cấp của Mitsubishi như FR-A800, FR-F800,...

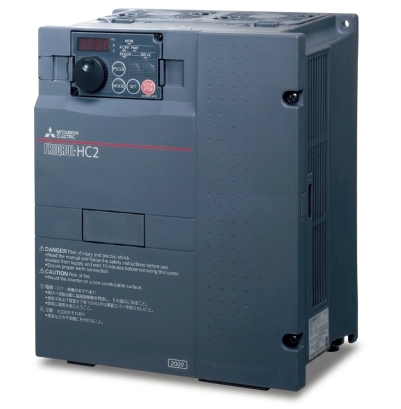

FR-HC2 200V Class

FR-HC2 400V Class

4. Ứng Dụng Thực Tế Của FR-HC2

Bộ nguồn tái sinh Mitsubishi FR-HC2 là lựa chọn hàng đầu cho các hệ thống công nghiệp nặng và đòi hỏi hiệu suất năng lượng cao:

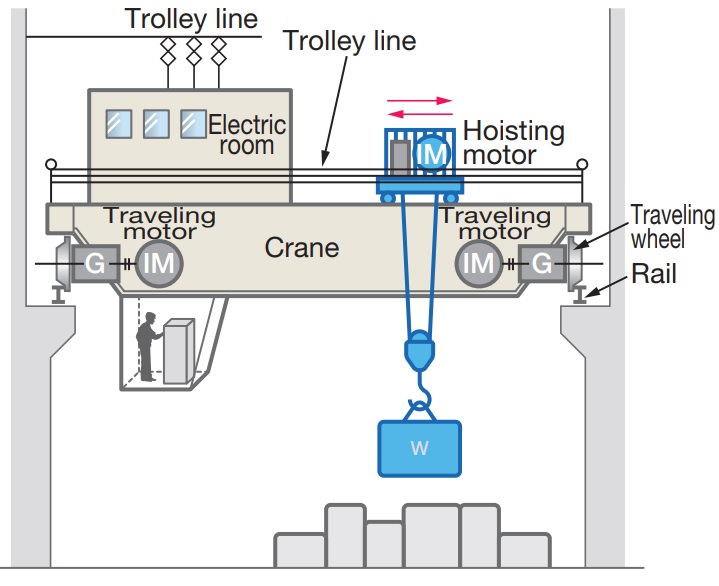

• Hệ thống nâng hạ, cầu trục, cổng trục: Năng lượng sinh ra cực lớn khi hạ tải (hạ hàng hóa).
• Thang máy cao tầng, thang cuốn: Chu kỳ chạy/dừng và đảo chiều liên tục.
• Máy ly tâm, máy tách nền, máy giặt công nghiệp: Quán tính lồng quay lớn khi giảm tốc.
• Hệ thống máy cuộn/xả cuộn (Ngành giấy, bao bì, sắt thép): Động cơ xả luôn bị kéo và hoạt động ở chế độ phát điện.
• Các nhà máy yêu cầu nghiêm ngặt về chất lượng điện lưới: Nhà máy sản xuất linh kiện điện tử, bán dẫn, bệnh viện...
