MR Configurator2

Phần mềm MR Configurator2 (SW1DND-MRC2) của Mitsubishi Electric là công cụ hỗ trợ kỹ thuật quan trọng dành cho hệ thống servo AC MELSERVO. Đây là phần mềm engineering giúp người dùng thực hiện toàn bộ quy trình từ cài đặt, chỉnh định, giám sát, chẩn đoán đến bảo trì servo amplifier một cách dễ dàng và hiệu quả.

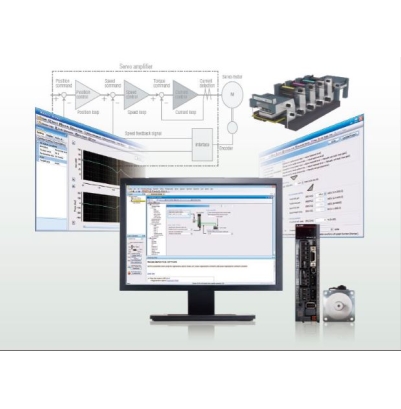

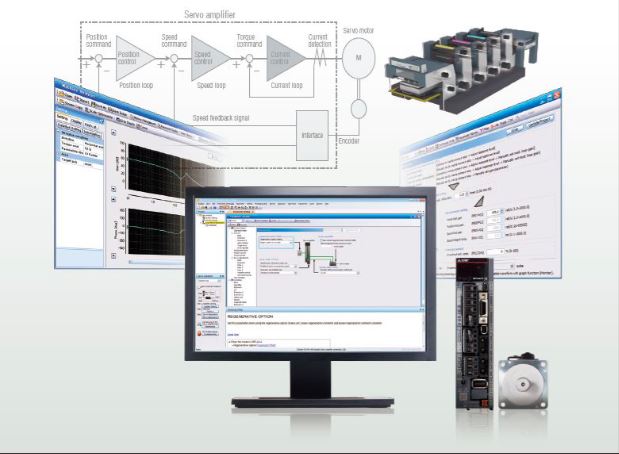

Figure 1 Môi trường làm việc và công cụ phân tích đồ thị của MR Configurator2. Nguồn: Mitsubishi Electric

MR Configurator2 là gì?

MR Configurator2 (MELSOFT MR Configurator2) là phiên bản hiện đại của phần mềm cấu hình servo Mitsubishi. Phần mềm hỗ trợ từ giai đoạn setup ban đầu đến bảo trì dài hạn, giúp khai thác tối đa hiệu suất của động cơ servo.

Phiên bản cũ hơn là MR Configurator (dùng cho các dòng MR-J2S, MR-J2, MR-JN cũ…), còn MR Configurator2 được phát triển cho các dòng hiện đại hơn.

Các dòng servo được hỗ trợ

MR Configurator2 hỗ trợ các dòng chính:

• MR-J5 (bao gồm MR-J5-G CC-Link IE TSN, MR-J5-B SSCNET III/H, MR-J5-A…)
• MR-J4 (MR-J4-A, MR-J4-B, MR-J4-GF…)
• MR-J3
• MR-JN
• MR-JE / MR-JET

Một số chức năng có thể bị giới hạn tùy theo model cụ thể.

Tính năng nổi bật

1. Cài đặt tham số (Parameter Setting)

• Hiển thị theo dạng Function (có giải thích chi tiết + Docking Help) hoặc List (cài nhiều trục cùng lúc).
• Hỗ trợ chuyển đổi tham số giữa các dòng (Parameter Converter).
• Cài đặt tham số an toàn (Safety parameter) và bảo vệ bằng mật khẩu.

2. Giám sát (Monitor)

• Hiển thị hàng loạt thông số vận hành.
• Monitor tín hiệu I/O, dữ liệu tuyệt đối (ABS), biểu đồ sóng (Graph) với nhiều kênh analog/digital.
• Theo dõi công suất tiêu thụ (trên MR-J4/MR-J5).

3. Chẩn đoán (Diagnosis)

• Hiển thị alarm và lịch sử alarm.
• Drive recorder, lý do không quay (Reason for non-rotation).
• Chẩn đoán tuổi thọ, máy móc, full-closed, linear, encoder communication…

4. Vận hành thử (Test Operation)

• JOG, Positioning, chạy không có motor, DO forced output, program operation, home return…
• Có thể chạy thử mà không cần controller.

5. Chỉnh định (Tuning)

• One-touch tuning: Chỉ cần nhấn nút, phần mềm tự động ước lượng tỷ lệ quán tính tải, chỉnh gain và ức chế cộng hưởng.
• Real-time auto-tuning.
• Machine analyzer và Advanced gain search để tinh chỉnh nâng cao.

6. Servo Assistant:

Chức năng hướng dẫn theo từng bước, rất hữu ích cho người mới bắt đầu. Chỉ cần làm theo hướng dẫn trên màn hình là có thể hoàn tất setup.

Giao diện và tính dễ sử dụng

Phần mềm có giao diện trực quan với:

• Cây dự án (Tree view)
• Docking window
• Tab
• Trợ giúp tham số ngay trên màn hình (không cần mở manual liên tục)

Hệ điều hành và kết nối

• Hỗ trợ Windows 10 và Windows 11 (phiên bản mới nhất đã kết thúc hỗ trợ Windows 10 trên một số bản cập nhật).
• Kết nối chủ yếu qua USB với servo amplifier.
• Có thể khởi chạy từ GX Works3 (đặc biệt với hệ thống CC-Link IE TSN).

Các phiên bản phẩn mềm

• Có bản tiếng Nhật (SW1DND-MRC2-JC) và tiếng Anh (SW1DND-MRC2-EC).
• Có bản dùng thử (Trial) 30 ngày với đầy đủ chức năng.
• Nếu đã mua MELSOFT iQ Works, GX Works3, MT Works2… thì có thể tải bản cập nhật chính thức từ website Mitsubishi FA.
• Phần mềm cũng được tích hợp sẵn trong một số bộ phần mềm engineering của Mitsubishi.

Ứng dụng thực tế

MR Configurator2 được sử dụng rộng rãi trong:

• Lắp đặt và chạy thử máy mới
• Chỉnh định hiệu suất servo
• Bảo trì định kỳ và xử lý sự cố
• Chuyển đổi hệ thống từ dòng cũ sang dòng mới
• Hệ thống đa trục và mạng công nghiệp (SSCNET, CC-Link IE…)
