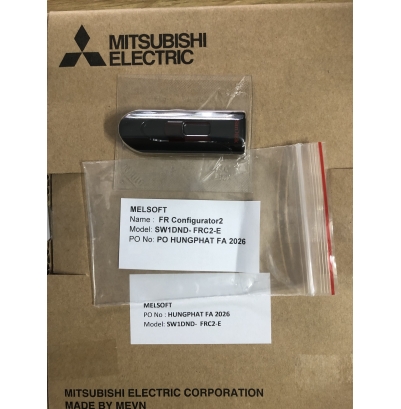

Phần mềm FR Configurator2

1. Thông tin chung & Yêu cầu hệ thống

• Hệ điều hành hỗ trợ: Windows® 11 (Home, Pro, Enterprise, IoT Enterprise).
• Cấu hình tối thiểu: CPU Intel Core i3 hoặc tương đương, RAM tối thiểu 4 GB, dung lượng đĩa trống từ 7 GB trở lên.
• Dòng biến tần tương thích:
  • Dòng 800 Series: FR-A800, FR-A800 Plus, FR-F800, FR-E800, FR-D800, FREQROL-CS80.
  • Dòng 700 / 500 Series: FR-A700, FR-F700, FR-E700, FR-D700, FR-E500,....

2. Các phương thức kết nối FR Configurator2 với biến tần

Phần mềm hỗ trợ đa dạng cổng kết nối với biến tần:

• USB / Serial: Kết nối trực tiếp qua cổng USB (mini B / Type-C) hoặc RS-485 (terminal / đầu nối PU).
• Ethernet / Truyền thông mạng: Kết nối Ethernet trực tiếp, CC-Link IE Field Network Basic, CC-Link IE TSN.
• Kết nối qua thiết bị trung gian: Kết nối tới biến tần thông qua PLC (MELSEC) hoặc màn hình cảm ứng GOT.

3. Tính năng chính của phần mềm

• Cài đặt & Quản lý tham số (Parameter List / Safety Parameter):
  • Hiển thị danh sách tham số, đọc/ghi hàng loạt (Batch Read/Write), xóa hoặc chuyển đổi tham số.
  • Hỗ trợ thiết lập tham số theo từng nhóm chức năng (Động cơ, Terminal I/O, Trace, Position Control).
• Chuyển đổi tham số (Convert):
  • Hỗ trợ chuyển đổi (copy) cấu hình tham số từ các dòng biến tần thế hệ cũ (như FR-A500, FR-A700, FR-F700, FR-E500, FR-E700, FR-D700) sang các dòng thế hệ mới 800 Series.
• Giám sát & Đồ thị (Batch Monitor / Graph):
  • Batch Monitor: Giám sát đồng thời nhiều thông số vận hành (tần số, dòng điện, điện áp, mô-men,...).
  • Graph: Vẽ đồ thị dạng sóng đa kênh (lấy mẫu tốc độ cao - High speed sampling hoặc lấy mẫu giám sát - Monitor sampling) giúp phân tích tình trạng vận hành.
  • I/O Terminal Monitor: Giám sát trạng thái Bật/Tắt của các tín hiệu ngõ vào/ngõ ra dạng số.
• Chẩn đoán sự cố AI & Kiểm tra tuổi thọ (Diagnostics):
  • AI Fault Diagnosis: Sử dụng công nghệ trí tuệ nhân tạo (AI) để phân tích lịch sử lỗi, dự đoán nguyên nhân và gợi ý biện pháp xử lý sự cố.
  • Life Check: Đánh giá, kiểm tra tuổi thọ còn lại của các linh kiện như tụ điện mạch chính, tụ điện mạch điều khiển, quạt làm mát, rơ-le.
• Vận hành thử & Tích hợp PLC (Test Operation & Developer):
  • Test Operation: Cho phép phát lệnh chạy tiến/lùi, cài đặt tần số và chuyển đổi chế độ vận hành trực tiếp trên máy tính.
  • Developer: Tích hợp công cụ lập trình PLC cho các dòng biến tần có hỗ trợ chức năng PLC tích hợp.
