GIỚI THIỆU VỀ BIẾN TẦN MITSUBISHI FR-F800

Biến tần FR-F800 series là dòng biến tần chuyên dụng cho hệ thống HVAC ( bơm, quạt, máy nén ), với tính năng nổi bật về hiệu suất tiết kiệm năng lượng. Công suất từ 0.75kW đến 560kW phù hợp với điện áp 3 pha 200V và 400V.

• Model FR-A820: công suất từ 0.75kW đến 110kW
• Model FR-A840: công suất từ 0.75kW đến 560kW

THÔNG SỐ KỸ THUẬT CHUNG BIẾN TẦN FR-F800

Thông số kỹ thuật điều khiển:

• Dải công suất Biến tần Mitsubishi FR-F800 từ 0.4kW – 500kW
• Khả năng chịu quá tải: 120% trong 60s, 150% trong 3s.
• Tần số ngõ ra: 0.2 đến 590 Hz
• Ngõ vào analog: 2 cổng
• Tín hiệu ngõ vào analog: 0 – 10V, 0 – 5V, -5 – 5V, 4 – 20mA, 0 – 20mA, -10 – 10V…
• Ngõ vào digital: 12 cổng
• Tín hiệu ngõ vào digital: 24Vdc, điều khiển Run/Stop, Forward/Reverse, Multi speed, Fault reset…
• Ngõ ra digital: 7
• Ngõ ra analog: 2 cổng.
• Tín hiệu ngõ ra analog: 0 – 20mA, 0 – 10V. Có thể cài đặt theo tứng ứng dụng.
• Chế độ điều khiển: Forward/Reveres, Multi speed, PID control, truyền thông…
• Chức năng bảo vệ động cơ khi quá tải, ngắn mạch khi đang hoạt động.
• Có chân kết nối điện trở thắng cho ứng dụng cần dừng nhanh.
• Có thể gắn thêm card mở rộng I/O, card truyền thông.
• Tích hợp thêm cổng kết nối màn hình rời, cồng USB kết nối với PC, RS-485.
• Điều khiển linh hoạt với chức năng lập trình PLC.

TÍNH NĂNG NỔI BẬT FR-F800

• Tiết kiệm Năng lượng với Biến tần:

Công suất tiêu thụ của tải mô men xoắn biến đổi, như quạt, bơm, quạt gió tỷ lệ thuận với lập phương tốc độ quay của thiết bị. Điều chỉnh khối lượng khí bằng điều khiển tốc độ quay của biến tần nguồn DC có thể giúp tiết kiệm năng lượng.

• Khai thác tối đa công suất của động cơ:

Điều khiển kích từ tối ưu liên tục điều chỉnh dòng kích từ đến một mức tối ưu để cung cấp hiệu suất động cơ cao nhất. Với một mô men xoắn tải nhỏ, có thể tiết kiệm năng lượng đáng kể.

Ví dụ: ở mức mô men xoắn tải động cơ 4% của động cơ đa năng, hiệu suất động cơ theo Điều khiển kích từ tối ưu cao hơn so với hiệu suất động cơ theo điều khiển V/F khoảng 30%

• Cải thiện mô men xoắn khởi động đồng thời tiết kiệm năng lượng:

Điều khiển kích từ tối ưu tiên tiến, mới được phát triển, cung cấp một mô men xoắn khởi động lớn trong khi duy trì hiệu suất động cơ theo Điều khiển kích từ tối ưu thông thường. Nếu không có nhu cầu điều chỉnh các tham số phức tạp (thời gian gia tốc/giảm tốc, tăng mô men xoắn, v.v.), gia tốc sẽ được thực hiện trong một thời gian ngắn.

Ngoài ra, vận hành tiết kiệm năng lượng với hiệu suất động cơ được cải tiến tối đa được thực hiện trong thời gian vận hành với tốc độ không đổi

• Hỗ trợ vận hành các động cơ khác nhau:

Chức năng tự động điều chỉnh offline để đo hằng số mạch của động cơ cho phép vận hành tối ưu động cơ ngay cả khi hằng số động cơ thay đổi, khi một động cơ của nhà sản xuất khác được sử dụng, hoặc khi khoảng cách đấu dây dài. Cũng như động cơ đa năng Mitsubishi, động cơ Mitsubishi PM (MM-EFS, MM-THE4), vận hành không cảm biến có thể được thực hiện đối với các động cơ đa năng của các nhà sản xuất khác*2 và động cơ nam châm vĩnh cửu (PM) của các nhà sản xuất khác*2. Chức năng điều chỉnh cho phép Điều khiển kích từ tối ưu tiên tiến ở động cơ đa năng của các nhà sản xuất khác*2, làm tăng việc sử dụng trong các ứng dụng tiết kiệm năng lượng.

• Khả năng tương thích tuyệt vời với động cơ hiệu suất cao tiết kiệm năng lượng:

Hằng số động cơ được lưu trữ trong biến tần nguồn DC. Vận hành tiết kiệm năng lượng có thể bắt đầu chỉ bằng cách thiết lập các tham số. Động cơ SF-PR phù hợp với Tiêu chuẩn Thiết bị Vận hành nội địa Hàng đầu Nhật Bản (Top Runner Standard) (tương đương với IE3). Vận hành tiết kiệm năng lượng góp phần giảm chi phí điện năng, nhờ đó làm giảm chi phí vận hành

• Chức năng điều khiển nhiều bơm kết hợp với PID:

Bằng cách điều khiển các bơm kết nối song song (lên đến bốn bơm) bằng điều khiển PID của một biến tần nguồn DC, có thể được điều chỉnh khối lượng nước, v.v. Một trong số các bơm kết nối được truyền động bởi biến tần nguồn DC. Các bơm khác được truyền động bởi nguồn điện thương mại. Số lượng bơm được truyền động bởi nguồn điện thương mại được tự động điều chỉnh theo khối lượng nước.

• Tích hợp tính năng PLC:

Với tính năng PLC được tích hợp trong biến tần, giúp cài đặt dễ dàng và linh hoạt theo nhiều yêu cầu phức tạp trong thực tế

• Thành phần Tuổi thọ Cao và Chức năng Kiểm tra Tuổi thọ:

Tuổi thọ của quạt làm mát hiện là 10 năm*1. Có thể kéo dài thêm tuổi thọ bằng điều khiển BẬT/TẮT quạt làm mát.

Tụ điện với tuổi thọ theo thiết kế là 10 năm*1*2 được lắp vào.

Chỉ thị tuổi thọ của các thành phần tuổi thọ

• Khả năng tương thích với các model hiện có:

Phương pháp lắp đặt biến tần nguồn DC tương tự như đối với sê-ri FR-F700(P), loại bỏ những lo ngại về việc thay thế. Hơn nữa, các hộp đấu dây mạch điều khiển sê-ri FR-F700(P) có thể được lắp đặt với việc sử dụng một tùy chọn (FR-A8TAT)

THÔNG TIN MÃ SẢN PHẨM

• LOẠI ĐIỆN ÁP 200V, FR-F820

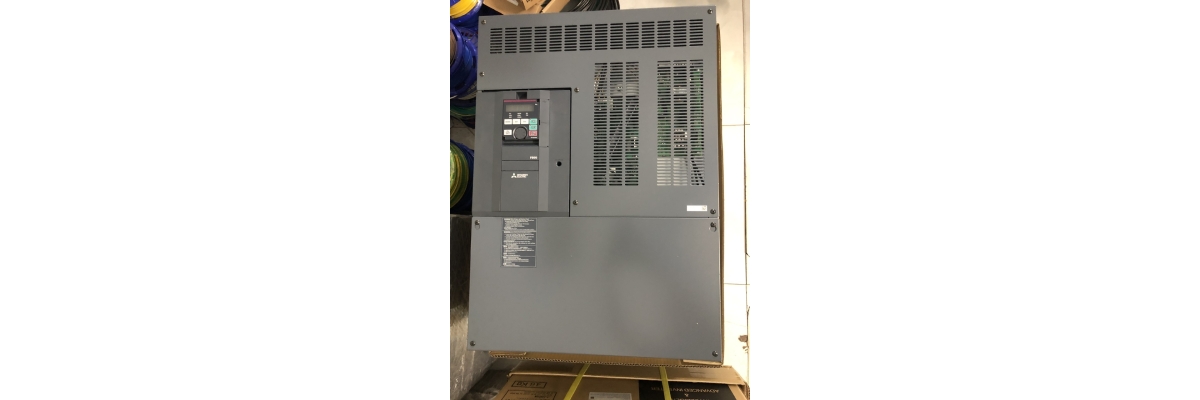

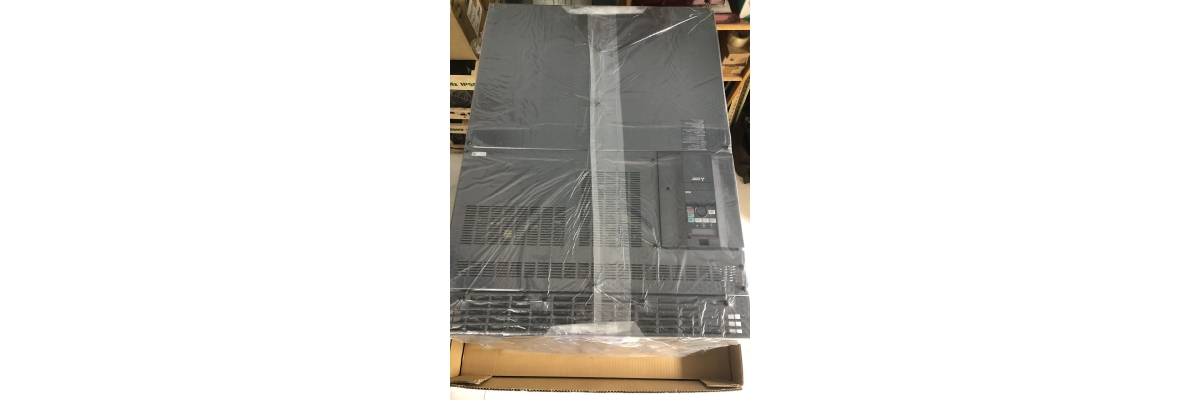

• LOẠI ĐIỆN ÁP 400V, FR-F840

BẢNG CHUYỂN ĐỔI BIẾN TẦN FR-F700 SANG FR-F800

Tài liệu chi tiết chuyển đổi biến tần FR-F700 sang FR-F800

BẢNG CHUYỂN ĐỔI BIẾN TẦN FR-F500 SANG FR-F800

Tài liệu chi tiết chuyển đổi biến tần FR-F500 sang FR-F800
