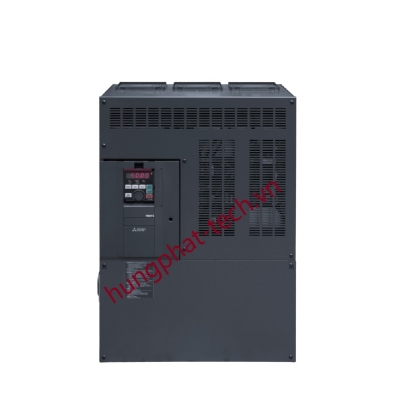

THÔNG TIN CHUNG FR-F840-90K-1 MITSUBISHI
Biến tần Mitsubishi FR-F840-90k-1 là dòng sản phẩm biến tần chuyên dụng cho bơm/quạt. Dòng biến tần FR-F800 tích hợp chức năng PLC giúp kết nối đơn giản và điều khiển linh hoạt.
Thông số kỹ thuật biến tần FR-F840 công suất 18.5kW - 90kW
| FR-F840-[ ]-1 | 18,5k | 22k | 30k | 37k | 45k | 55k | 75k | 90k | ||
| 380 | 470 | 620 | 770 | 930 | 1160 | 1800 | 2160 | |||
| Công suất động cơ áp dụng (kW) | 18,5 | 22 | 30 | 37 | 45 | 55 | 75/90 | 110 | ||
| Đầu ra | Công suất định mức (kVA) | SLD | 29 | 36 | 47 | 59 | 71 | 88 | 137 | 165 |
| LD | 27 | 33 | 43 | 53 | 65 | 81 | 110 | 137 | ||
| Dòng định mức (A) | SLD | 38 | 47 | 62 | 77 | 93 | 116 | 180 | 216 | |
| LD | 35 | 43 | 57 | 70 | 85 | 106 | 144 | 180 | ||
| Định mức dòng quá tải*3 | SLD | 110% 60 giây, 120% 3 giây (đặc tính thời gian nghịch đảo) ở nhiệt độ không khí xung quanh 40°C | ||||||||
| LD | 120% 60 giây, 150% 3 giây (đặc tính thời gian nghịch đảo) ở nhiệt độ không khí xung quanh 50°C | |||||||||
| Điện áp định mức | Ba pha 380 đến 500 V | |||||||||
| Nguồn điện | Tần số/điện áp xoay chiều đầu vào định mức | Ba pha 380 đến 500 V 50 Hz/60 Hz*8 | ||||||||
| Dao động điện áp xoay chiều cho phép | 323 đến 550 V 50 Hz/60 Hz | |||||||||
| Dao động tần số cho phép | ±5% | |||||||||
| Dòng điện đầu vào định mức (A) | SLD | 48,2 | 58,4 | 76,8 | 97,6 | 115 | 141 | 180 | 216 | |
| LD | 44,9 | 53,9 | 75,1 | 89,7 | 106 | 130 | 144 | 180 | ||
| Công suất nguồn điện (kVA) | SLD | 37 | 44 | 59 | 74 | 88 | 107 | 137 | 165 | |
| LD | 34 | 41 | 57 | 68 | 81 | 99 | 110 | 137 | ||
| Cấu tạo bảo vệ (IEC 60529) | Loại đóng (IP20) | Loại hở (IP00) | ||||||||
| Hệ thống làm mát | Làm mát bằng khí cưỡng bức | |||||||||
| Khối lượng xấp xỉ (kg) | 8,3 | 15 | 15 | 23 | 41 | 41 | 43 | 52 | ||
Sơ đồ đấu nối biến tần FR-F800
Lưu ý: Biến tần FR-F840 công suất 75kW hoặc lớn hơn phải lắp cuộn kháng DC ( DC Reactor )
