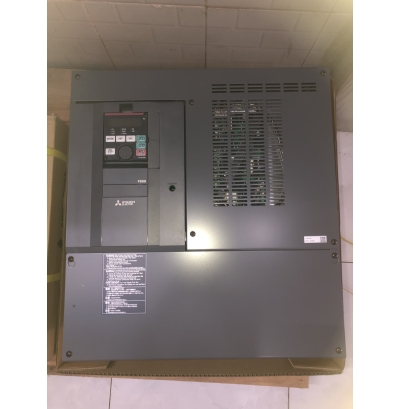

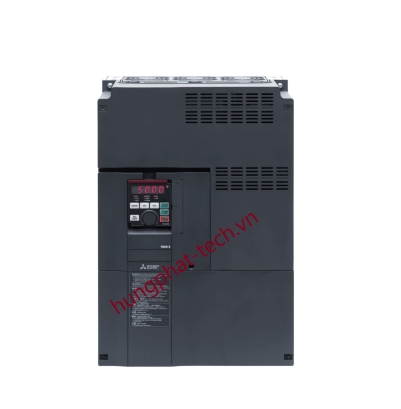

THÔNG TIN CHUNG FR-F840-55K-1 MITSUBISHI
Biến tần Mitsubishi FR-F840-55k-1 là dòng sản phẩm biến tần chuyên dụng cho bơm/quạt. Dòng biến tần FR-F800 tích hợp chức năng PLC giúp kết nối đơn giản và điều khiển linh hoạt.
Tiết kiệm năng lượng với biến tần FR-F800 Series
Dòng biến tần FR-F800 Series phù hợp với nhiều tải ứng dụng như:
- Bơm nước, bơm thủy lực
- Quạt
- Máy nén khí, máy thổi khí
- Máy nén kho lạnh
- Máy ly tâm tách nước
- Máy cắt ( đá, gỗ...)
- Băng tải
Dòng biến tần FR-F800 của Mitsubishi tích hợp chức năng tối ưu hóa dòng kích từ với giải thuật độc quyền của Mitsubishi Electric Optimum Excitation Control ( OEC) giúp điều khiển kích từ tối ưu liên tục điều chỉnh dòng kích từ đến một mức tối ưu để cung cấp hiệu suất động cơ cao nhất.
Ví dụ: ở mức mô men xoắn tải động cơ 4% của động cơ đa năng, hiệu suất động cơ theo Điều khiển kích từ tối ưu cao hơn so với hiệu suất động cơ theo điều khiển V/F khoảng 30%.
Điều khiển kích từ tối ưu tiên tiến, mới được phát triển, cung cấp một mô men xoắn khởi động lớn trong khi duy trì hiệu suất động cơ theo Điều khiển kích từ tối ưu thông thường. Nếu không có nhu cầu điều chỉnh các tham số phức tạp (thời gian gia tốc/giảm tốc, tăng mô men xoắn, v.v.), gia tốc sẽ được thực hiện trong một thời gian ngắn.
Ngoài ra, vận hành tiết kiệm năng lượng với hiệu suất động cơ được cải tiến tối đa được thực hiện trong thời gian vận hành với tốc độ không đổi.
Thông số kỹ thuật biến tần FR-F840 công suất 18.5kW - 90kW
| FR-F840-[ ]-1 | 18,5k | 22k | 30k | 37k | 45k | 55k | 75k | 90k | ||
| 380 | 470 | 620 | 770 | 930 | 1160 | 1800 | 2160 | |||
| Công suất động cơ áp dụng (kW) | 18,5 | 22 | 30 | 37 | 45 | 55 | 75/90 | 110 | ||
| Đầu ra | Công suất định mức (kVA) | SLD | 29 | 36 | 47 | 59 | 71 | 88 | 137 | 165 |
| LD | 27 | 33 | 43 | 53 | 65 | 81 | 110 | 137 | ||
| Dòng định mức (A) | SLD | 38 | 47 | 62 | 77 | 93 | 116 | 180 | 216 | |
| LD | 35 | 43 | 57 | 70 | 85 | 106 | 144 | 180 | ||
| Định mức dòng quá tải*3 | SLD | 110% 60 giây, 120% 3 giây (đặc tính thời gian nghịch đảo) ở nhiệt độ không khí xung quanh 40°C | ||||||||
| LD | 120% 60 giây, 150% 3 giây (đặc tính thời gian nghịch đảo) ở nhiệt độ không khí xung quanh 50°C | |||||||||
| Điện áp định mức | Ba pha 380 đến 500 V | |||||||||
| Nguồn điện | Tần số/điện áp xoay chiều đầu vào định mức | Ba pha 380 đến 500 V 50 Hz/60 Hz*8 | ||||||||
| Dao động điện áp xoay chiều cho phép | 323 đến 550 V 50 Hz/60 Hz | |||||||||
| Dao động tần số cho phép | ±5% | |||||||||
| Dòng điện đầu vào định mức (A) | SLD | 48,2 | 58,4 | 76,8 | 97,6 | 115 | 141 | 180 | 216 | |
| LD | 44,9 | 53,9 | 75,1 | 89,7 | 106 | 130 | 144 | 180 | ||
| Công suất nguồn điện (kVA) | SLD | 37 | 44 | 59 | 74 | 88 | 107 | 137 | 165 | |
| LD | 34 | 41 | 57 | 68 | 81 | 99 | 110 | 137 | ||
| Cấu tạo bảo vệ (IEC 60529) | Loại đóng (IP20) | Loại hở (IP00) | ||||||||
| Hệ thống làm mát | Làm mát bằng khí cưỡng bức | |||||||||
| Khối lượng xấp xỉ (kg) | 8,3 | 15 | 15 | 23 | 41 | 41 | 43 | 52 | ||
Sơ đồ đấu nối biến tần FR-F800
