TỔNG QUAN DÒNG SERVO MITSUBISHI MR-J3

1. Giới thiệu chung MELSERVO MR-J3

MELSERVO MR-J3 là thế hệ truyền động Servo thế hệ mới của Mitsubishi Electric, được thiết kế hướng tới khả năng định vị chính xác cao, phản hồi động lực học vượt trội và khả năng tích hợp linh hoạt trong các hệ thống tự động hóa công nghiệp. Dòng sản phẩm này đáp ứng dải công suất rộng từ 50 W đến 110 kW, hỗ trợ nhiều chuẩn điện áp đầu vào (200 V AC và 400 V AC) cũng như đáp ứng các tiêu chuẩn an toàn và quốc tế khắt khe như CE, UL, cUL và GOST.

Lưu ý: Dòng Servo MR-J3 hiện tại đã ngừng sản xuất, một số model Mitsubishi Electric vẫn đang hỗ trợ cung cấp sản phẩm.

Liên hệ Đại lý Servo Mitsubishi-Hưng Phát để được hỗ trợ tư vấn.

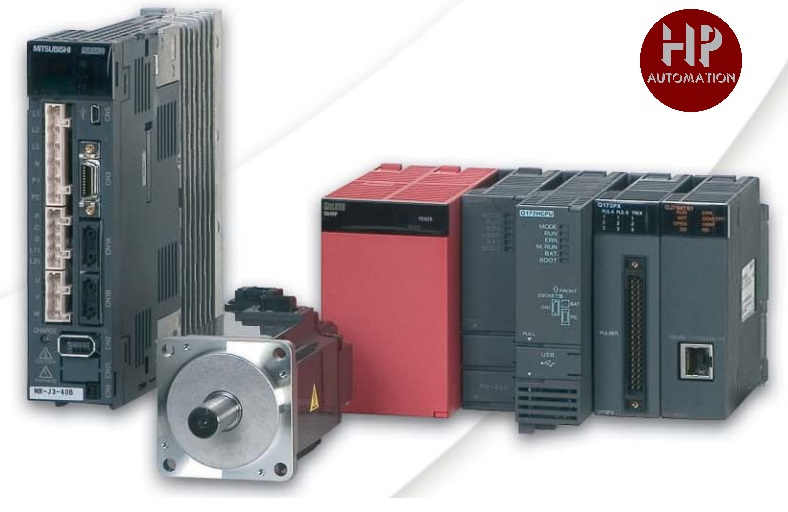

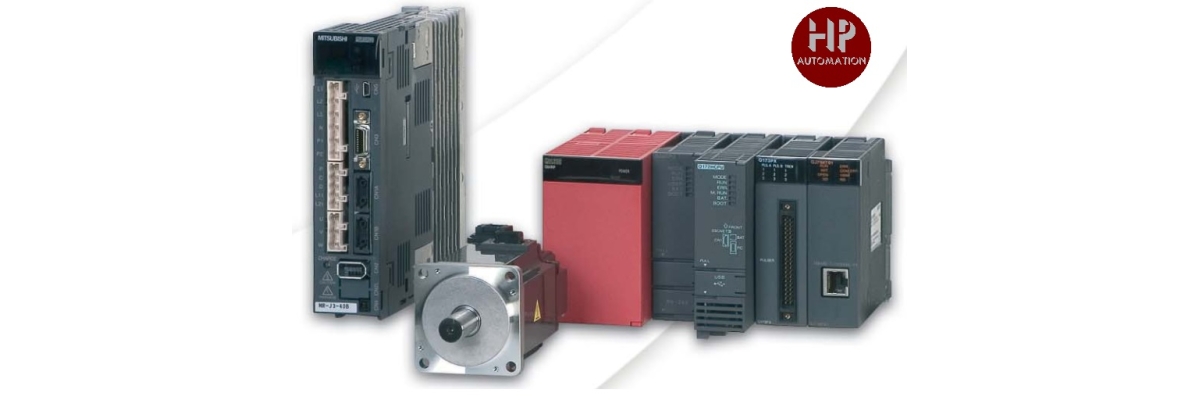

Figure 1: Servo Mitsubishi MR-J3 Series

2. Phân loại các dòng Servo Amplifier MR-J3

Tùy theo kiến trúc điều khiển và phương thức kết nối, bộ khuếch đại (Amplifier) dòng MR-J3 được chia thành các phiên bản chính:

• MR-J3-A (Dòng tiêu chuẩn - Standard): Hỗ trợ điều khiển bằng chuỗi xung (Pulse train) và tín hiệu analog (với 2 ngõ vào analog). Thiết bị thích hợp cho các ứng dụng điều khiển vị trí, tốc độ và momen độc lập.
• MR-J3-B (Dòng mạng SSCNET III): Sử dụng mạng truyền thông cáp quang tốc độ cao SSCNET III với chu kỳ lệnh chỉ 0.44 ms. Phiên bản này giúp giảm thiểu dây nối, chống nhiễu vượt trội và tối ưu hóa điều khiển đồng bộ đa trục.
• MR-J3-T (Dòng tích hợp chức năng định vị): Tích hợp sẵn bộ điều khiển vị trí nội bộ (lưu trữ tối đa 256 điểm vị trí) và cổng truyền thông CC-Link. Giải pháp này giúp thực hiện lệnh định vị trực tiếp thông qua các tín hiệu I/O hoặc truyền thông mà không cần thêm bộ điều khiển vị trí ngoài.
• MR-J3-BSafety (Dòng tích hợp tính năng an toàn): Tích hợp sẵn chức năng Ngắt momen an toàn STO (Safe Torque Off) theo tiêu chuẩn EN IEC 61800-5-2. Khi kết hợp thêm card mở rộng MR-J3-D05, hệ thống hỗ trợ thêm tính năng Dừng an toàn SS1 (Safe Stop 1).

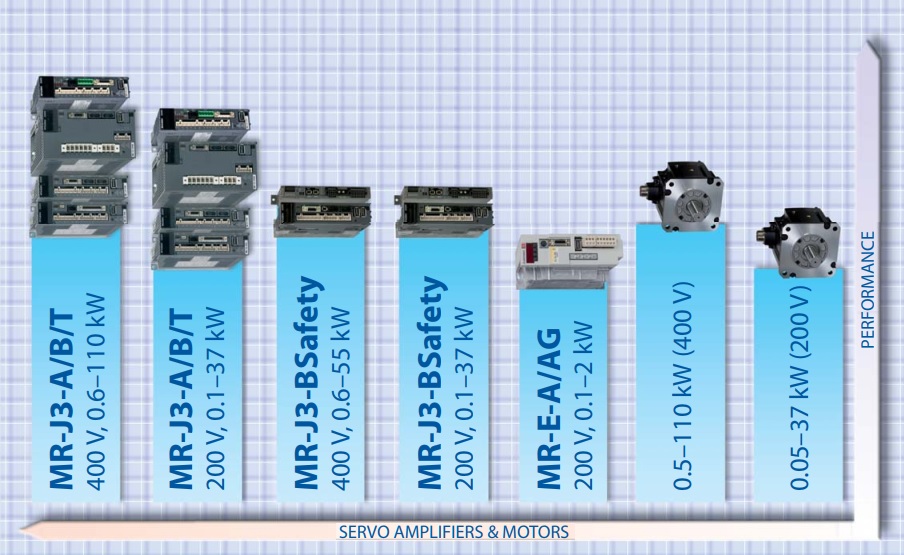

Figure 2: Phân loại Servo MR-J3

3. Các đặc tính kỹ thuật & Công nghệ tiên tiến

3.1. Hiệu suất điều khiển cao

• Tần số phản hồi tốc độ đạt 2100 Hz: Tăng hơn 70% so với các thế hệ trước, giúp rút ngắn thời gian đáp ứng (settling time) và tăng năng suất cho máy móc.
• Thiết kế gọn nhẹ: Kích thước bộ khuếch đại giảm tới 40% và chiều dài động cơ giảm gần 25% so với thế hệ cũ, tiết kiệm không gian tủ điện.

3.2. Công nghệ Cân chỉnh (Tuning) & Chống rung nâng cao

• Real-Time Auto-tuning: Tự động điều chỉnh các thông số gain liên tục trong quá trình vận hành để thích ứng với sự thay đổi của tải và momen quán tính.
• Adaptive Filter II (Bộ lọc thích ứng): Tự động phát hiện và triệt tiêu các tần số cộng hưởng cơ khí ở dải tần cao.
• Advanced Vibration Suppression Control: Công nghệ triệt tiêu rung động tiên tiến giúp loại bỏ hiện tượng rung lắc ở đầu cuối cơ cấu cơ khí khi dừng định vị.

3.3. Động cơ Servo (Servo Motor) & Encoder độ phân giải cao

• Encoder 18-bit tiêu chuẩn: Tất cả động cơ MR-J3 được trang bị Encoder tuyệt đối (Absolute) 18-bit với độ phân giải 262,144 xung/vòng. Hệ thống lưu vị trí tuyệt đối thông qua pin dự phòng mà không cần thực hiện lại quy trình về gốc (Home).
• Đa dạng dòng động cơ:
  • HF-KP / HF-MP: Dòng dung lượng nhỏ, quán tính cực thấp/thấp, tốc độ tối đa lên tới 6,000 rpm.
  • HF-SP / HC-RP / HF-JP / HA-LP: Các dòng quán tính trung bình và lớn, công suất mở rộng từ 0.5 kW đến 110 kW.
• Cấp bảo vệ cao: Động cơ đạt chuẩn bảo vệ bụi/nước IP65 tiêu chuẩn, riêng các dòng 400V và HF-SP đạt chuẩn IP67.

4. Phần mềm hỗ trợ MR Configurator

Phần mềm MR Configurator kết nối qua cổng USB máy tính cung cấp môi trường cài đặt và chẩn đoán toàn diện:

• Phân tích đặc tính tần số cơ khí (Machine Analysis) trong dải tần rộng từ 0.1 kHz đến 4.5 kHz.
• Tính năng Gain Search Wizard hỗ trợ tìm kiếm bộ thông số gain tối ưu để đạt thời gian ổn định ngắn nhất.
• Giao diện đồ thị đa kênh theo dõi trạng thái tín hiệu thời gian thực.

5. Ứng dụng thực tế dòng MR-J3

Nhờ sự kết hợp giữa tốc độ, độ chính xác và tính năng an toàn, Servo Mitsubishi MR-J3 được ứng dụng rộng rãi trong các ngành công nghiệp:

• Máy đóng gói (Pillow Packaging): Đồng bộ chính xác giữa băng tải cấp liệu và dao cắt thông qua thuật toán bù pha và đường cong Cam điện tử.
• Sản xuất bán dẫn (Semiconductor Fabrication): Điều khiển chuyển động mịn, chính xác cao trong các khâu xử lý Wafer, đòi hỏi không gây sốc hay rung động.
• Các hệ thống gắp nhặt Robot, máy công cụ, máy in, cơ cấu bàn X-Y và dây chuyền tự động hóa đa trục kết nối qua SSCNET III
