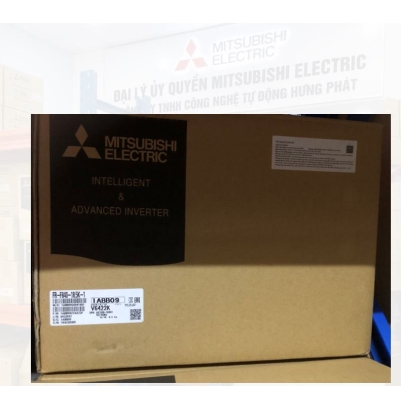

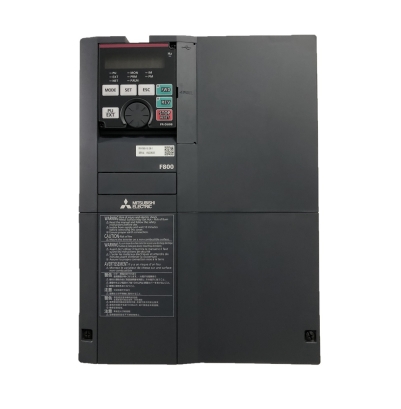

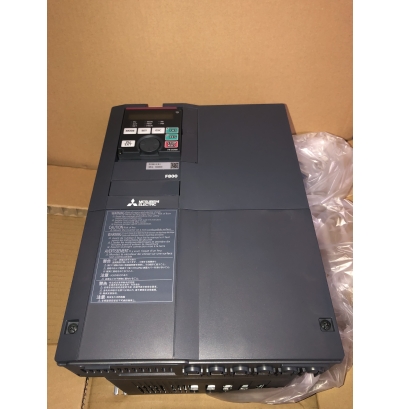

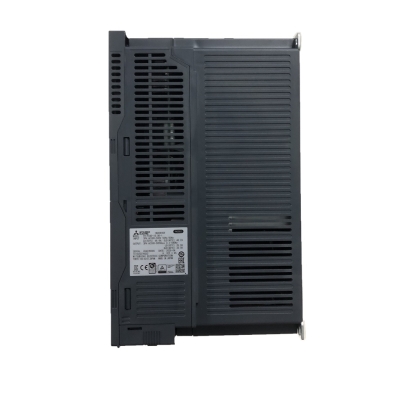

GIỚI THIỆU CHUNG BIẾN TẦN FR-F840-18.5K-1
Biến tần Mitsubishi FR-F840-18.5k-1 công suất 18.5kW (22HP) thuộc dòng biến tần FR-F800 series chuyên dụng cho hệ thống HVAC, bơm, quạt, máy nén với tính năng nổi bật là tiết kiệm năng lượng.
THÔNG SỐ KỸ THUẬT FR-F840-18.5K-1 (18.5kW):
- Model: FR-F840-18.5K-1
- Điện áp: 3 pha 380-500V, 50/60Hz.
- Công suất: 18.5 kW.
- Dòng điện định mức: 38A (SLD), 35A (LD).
- Khả năng quá tải: 120% trong 60 giây, 150% trong 3 giây.
- Truyền thông: RS485 (Modbus RTU), CC-Link (option), Ethernet (Option)
ĐẶC ĐIỂM NỔI BẬT BIẾN TẦN FR-F800
- Tiết kiệm Năng lượng:
Sản phẩm phù hợp với các tải có mô men biến đổi ( bơm, quạt ) giúp tiết kiệm năng lượng một cách tối ưu nhất.
- Khai thác tối đa công suất của động cơ:
Điều khiển kích từ tối ưu liên tục điều chỉnh dòng kích từ đến một mức tối ưu để cung cấp hiệu suất động cơ cao nhất. Với một mô men xoắn tải nhỏ, có thể tiết kiệm năng lượng đáng kể.
Ví dụ: ở mức mô men xoắn tải động cơ 4% của động cơ đa năng, hiệu suất động cơ theo Điều khiển kích từ tối ưu cao hơn so với hiệu suất động cơ theo điều khiển V/F khoảng 30%
- Cải thiện mô men xoắn khởi động đồng thời tiết kiệm năng lượng:
Điều khiển kích từ tối ưu tiên tiến, mới được phát triển, cung cấp một mô men xoắn khởi động lớn trong khi duy trì hiệu suất động cơ theo Điều khiển kích từ tối ưu thông thường. Nếu không có nhu cầu điều chỉnh các tham số phức tạp (thời gian gia tốc/giảm tốc, tăng mô men xoắn, v.v.), gia tốc sẽ được thực hiện trong một thời gian ngắn.
Ngoài ra, vận hành tiết kiệm năng lượng với hiệu suất động cơ được cải tiến tối đa được thực hiện trong thời gian vận hành với tốc độ không đổi
- Hỗ trợ vận hành các động cơ khác nhau:
Phù hợp với động cơ IP và PM
- Chức năng điều khiển nhiều bơm kết hợp với PID:
Bằng cách điều khiển các bơm kết nối song song (lên đến bốn bơm) bằng điều khiển PID của một biến tần nguồn DC, có thể được điều chỉnh khối lượng nước, v.v. Một trong số các bơm kết nối được truyền động bởi biến tần nguồn DC. Các bơm khác được truyền động bởi nguồn điện thương mại. Số lượng bơm được truyền động bởi nguồn điện thương mại được tự động điều chỉnh theo khối lượng nước.
- Tích hợp tính năng PLC:
Với tính năng PLC được tích hợp trong biến tần, giúp cài đặt dễ dàng và linh hoạt theo nhiều yêu cầu phức tạp trong thực tế
Thông số kỹ thuật biến tần FR-F840 công suất 18.5kW - 90kW
| FR-F840-[ ]-1 | 18,5k | 22k | 30k | 37k | 45k | 55k | 75k | 90k | ||
| 380 | 470 | 620 | 770 | 930 | 1160 | 1800 | 2160 | |||
| Công suất động cơ áp dụng (kW) | 18,5 | 22 | 30 | 37 | 45 | 55 | 75/90 | 110 | ||
| Đầu ra | Công suất định mức (kVA) | SLD | 29 | 36 | 47 | 59 | 71 | 88 | 137 | 165 |
| LD | 27 | 33 | 43 | 53 | 65 | 81 | 110 | 137 | ||
| Dòng định mức (A) | SLD | 38 | 47 | 62 | 77 | 93 | 116 | 180 | 216 | |
| LD | 35 | 43 | 57 | 70 | 85 | 106 | 144 | 180 | ||
| Định mức dòng quá tải*3 | SLD | 110% 60 giây, 120% 3 giây (đặc tính thời gian nghịch đảo) ở nhiệt độ không khí xung quanh 40°C | ||||||||
| LD | 120% 60 giây, 150% 3 giây (đặc tính thời gian nghịch đảo) ở nhiệt độ không khí xung quanh 50°C | |||||||||
| Điện áp định mức | Ba pha 380 đến 500 V | |||||||||
| Nguồn điện | Tần số/điện áp xoay chiều đầu vào định mức | Ba pha 380 đến 500 V 50 Hz/60 Hz*8 | ||||||||
| Dao động điện áp xoay chiều cho phép | 323 đến 550 V 50 Hz/60 Hz | |||||||||
| Dao động tần số cho phép | ±5% | |||||||||
| Dòng điện đầu vào định mức (A) | SLD | 48,2 | 58,4 | 76,8 | 97,6 | 115 | 141 | 180 | 216 | |
| LD | 44,9 | 53,9 | 75,1 | 89,7 | 106 | 130 | 144 | 180 | ||
| Công suất nguồn điện (kVA) | SLD | 37 | 44 | 59 | 74 | 88 | 107 | 137 | 165 | |
| LD | 34 | 41 | 57 | 68 | 81 | 99 | 110 | 137 | ||
| Cấu tạo bảo vệ (IEC 60529) | Loại đóng (IP20) | Loại hở (IP00) | ||||||||
| Hệ thống làm mát | Làm mát bằng khí cưỡng bức | |||||||||
| Khối lượng xấp xỉ (kg) | 8,3 | 15 | 15 | 23 | 41 | 41 | 43 | 52 | ||
Sơ đồ đấu nối biến tần FR-F800
