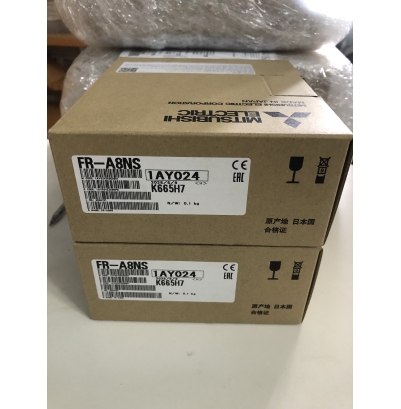

Card truyền thông SSCNet FR-A8NS cho biến tần

Card truyền thông SSCNet FR-A8NS cho biến tần

Tên sản phẩm: FR-A8NS

Card truyền thông FR-A8NS là thiết bị tùy chọn dạng cắm (plug-in option) được thiết kế chuyên dụng cho dòng biến tần FR-A800 (E) của Mitsubishi Electric nhằm hỗ trợ chức năng giao tiếp mạng SSCNET III và SSCNET III/H. Sản phẩm hiện được phân phối bởi Công ty Hưng Phát - Đại lý Ủy quyền của Mitsubishi Electric.

Giá:
Liên hệ
Lượt xem:
50

Nhắn zalo

Gọi ngay

Thông tin sản phẩm

1. Giới thiệu chung card truyền thông FR-A8NS

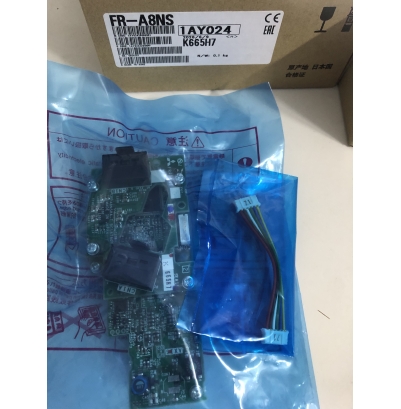

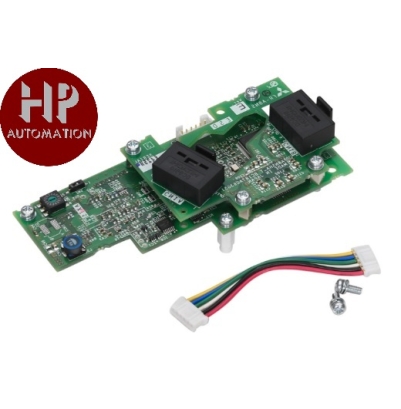

Mô tả: FR-A8NS là một bo mạch tùy chọn dạng cắm (plug-in option) dành riêng cho các dòng biến tần Mitsubishi FR-A800 / FR-A800-E.
Chức năng chính: Cho phép biến tần kết nối và giao tiếp tốc độ cao với các bộ điều khiển chuyển động (Motion Controller) hoặc Servo System Controller của Mitsubishi thông qua mạng truyền thông quang SSCNET III hoặc SSCNET III/H.

2. Thông số kỹ thuật truyền thông

Card hỗ trợ hai chuẩn truyền thông quang với các thông số chính:

Tốc độ truyền dữ liệu:
- SSCNET III: 50 Mbps (2 chiều).
- SSCNET III/H: 150 Mbps (2 chiều).
Khoảng cách kết nối:
- Khoảng cách giữa các trạm (stations): Tối đa 50 m (SSCNET III) hoặc 100 m (SSCNET III/H).
- Tổng chiều dài toàn mạng: Tối đa 800 m (SSCNET III) hoặc 1600 m (SSCNET III/H).
Chu kỳ tính toán (Calculation cycle): Hỗ trợ linh hoạt các chu kỳ như 0.222 ms, 0.444 ms, 0.888 ms hoặc lớn hơn tùy theo chuẩn mạng và số lượng trục.
Khả năng mở rộng: Hỗ trợ đánh số trục (Axis number) từ 0 đến F (tối đa 16 trục/biến tần trong một hệ thống).

Tính tương thích với biến tần

Card FR-A8NS được thiết kế để tương thích với các model thuộc dòng biến tần FR-A800 series, cụ thể bao gồm:

Dòng FR-A820: Dải công suất từ 0.4K (00046) đến 90K (04750).
Dòng FR-A840: Dải công suất từ 0.4K (00023) đến 280K (06830).
Dòng FR-A842: Dải công suất từ 315K (07700) đến 500K (12120).
Dòng FR-A846: Dải công suất từ 0.4K (00023) đến 132K (03610).

3. Cấu trúc phần cứng & Cổng kết nối

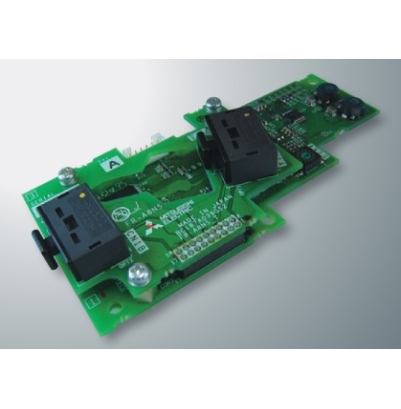

Trền bo mạch FR-A8NS bao gồm các cổng và công tắc chính:

Cổng CN1A / CN1B: Cổng cắm cáp quang SSCNET III:
- CN1A: Kết nối với bộ điều khiển trung tâm hoặc trạm/biến tần phía trước.
- CN1B: Kết nối với biến tần/servo amplifier phía sau (trạm cuối cùng sẽ đậy nắp bảo vệ cổng này).
Cổng CON2: Dùng để kết nối với bo mạch phản hồi encoder (như FR-A8AP hoặc FR-A8AL) thông qua cáp nối CON2 đi kèm.
Công tắc xoay SW1 (Axis number setting): Thiết lập địa chỉ trục (từ 0 đến F).

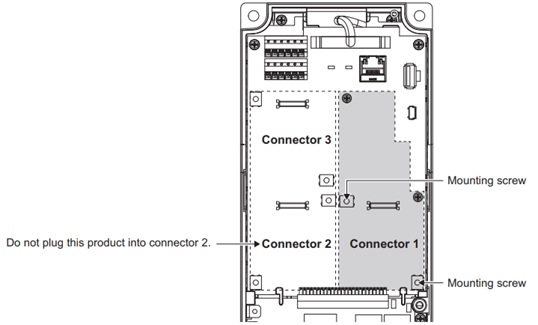

Đầu nối bo mạch (Option connector): Cắm trực tiếp vào vị trí Connector 1 trên biến tần FR-A800.

4. Phương pháp điều khiển hỗ trợ

Tùy thuộc vào cài đặt thông số Pr.499 và các bo mạch phản hồi đi kèm (như FR-A8AP, FR-A8AL, FR-A8TP, FR-A8APR,...), biến tần có thể thực hiện các chế độ điều khiển từ Controller:

Điều khiển tốc độ (Speed control)
Điều khiển mô-men xoắn (Torque control)
Điều khiển vị trí (Position control)
Các phương pháp điều khiển động cơ bao gồm: Vector control (động cơ không đồng bộ/PM motor), PM sensorless vector control, V/F control, và Advanced magnetic flux vector control.

5. Cài đặt & Giám sát trạng thái

Giám sát trạng thái truyền thông: Có thể hiển thị trạng thái giao tiếp SSCNET III(/H) trên màn hình thao tác (Operation Panel/Parameter Unit) hoặc phần mềm FR Configurator2 bằng cách cài đặt giá trị 39 cho các thông số giám sát (như Pr.52, Pr.774-776, Pr.992).
Lựa chọn vận hành (Pr.499):
- 0 hoặc 100: Cho phép truyền thông SSCNET III(/H). Ngắt ngõ ra hoặc dừng giảm tốc khi mất kết nối.
- 1 hoặc 101: Cho phép truyền thông, ngắt ngõ ra và Báo lỗi tùy chọn truyền thông (E.OP1) khi mất kết nối.
- 9999 (Mặc định): Tắt chức năng truyền thông SSCNET III(/H).
