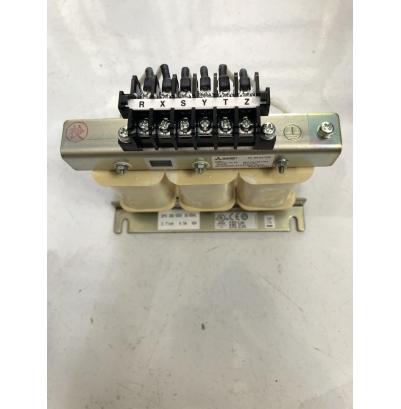

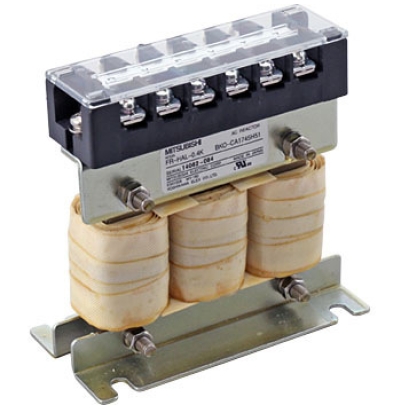

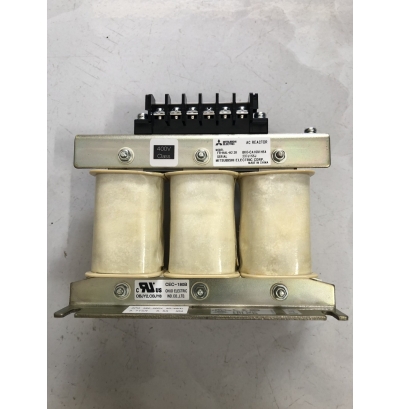

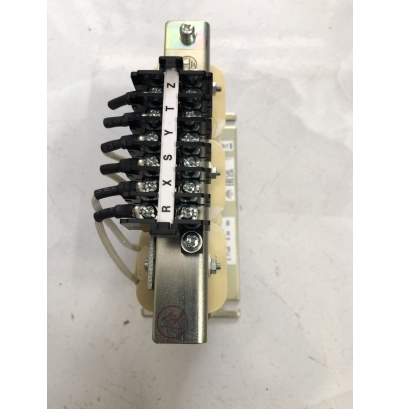

THÔNG TIN CHUNG CUỘN KHÁNG FR-HAL MITSUBISHI
Cuộn kháng AC FR-HAL được lắp đặt tại ngõ vào cấp nguồn cho biến tần nhằm mục đích tăng hệ số công suất và cải thiện sóng hài dòng điện.
- Thông số kỹ thuật cuộn kháng FR-HAL:
|
Model FR-HAL-[][] |
200 V
|
400 V |
|
0.4K to 110K
|
H0.4K to H560K |
|
|
Power factor improvement effect |
Power factor at power supply: About 88% (92.3%*3) with 100% load |
|
|
Vibration |
5.9 m/s2 or less 10 to 55 Hz (directions of X, Y, Z axes) |
H110K or lower: 5.9 m/s2 or less H185K or higher: 2.9 m/s2 or less 10 to 55 Hz (directions of X, Y, Z axes) |
|
Installation procedure |
(H)55K or lower: horizontal plane installation or vertical plane installation (H)75K or higher: horizontal plane installation |
|
- CÁCH CHỌN CUỘN KHÁNG FR-HAL
- Chọn cuộn kháng AC bằng công suất với motor.

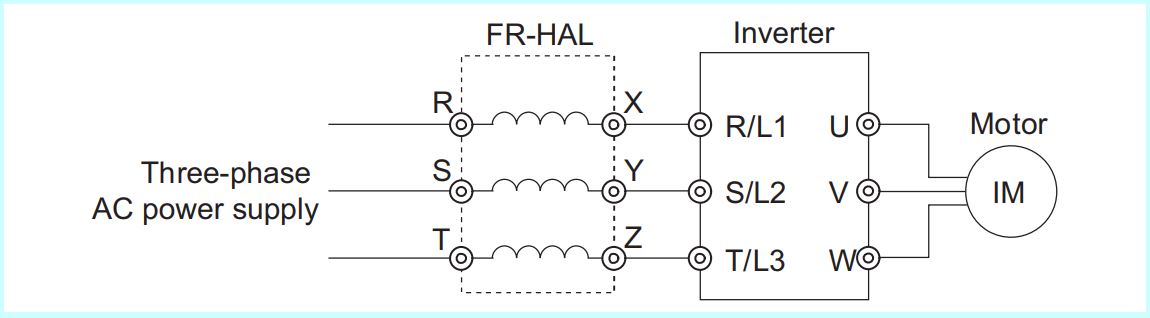

- Sơ đồ đấu nối:
•Chi tiết model sản phẩm cuộn kháng AC FR-HAL
ØÁp dụng cho dòng biến tần 200V
|
Model |
W |
W1 |
H |
D |
D1 |
d |
Mass (kg) |
|
|
200 V |
FR-HAL-0.4K |
104 |
84 |
99 |
72 |
40 |
M5 |
0.6 |
|
FR-HAL-0.75K |
104 |
84 |
99 |
74 |
44 |
M5 |
0.8 |
|
|
FR-HAL-1.5K |
104 |
84 |
99 |
77 |
50 |
M5 |
1.1 |
|
|
FR-HAL-2.2K |
115 |
40 |
115 |
77 |
57 |
M6 |
1.5 |
|
|
FR-HAL-3.7K |
115 |
40 |
115 |
83 |
67 |
M6 |
2.2 |
|
|
FR-HAL-5.5K |
115 |
40 |
115 |
83 |
67 |
M6 |
2.3 |
|
|
FR-HAL-7.5K |
130 |
50 |
135 |
100 |
86 |
M6 |
4.2 |
|
|
FR-HAL-11K |
160 |
75 |
164 |
111 |
92 |
M6 |
5.2 |
|
|
FR-HAL-15K |
160 |
75 |
167 |
126 |
107 |
M6 |
7.0 |
|
|
FR-HAL-18.5K |
160 |
75 |
128 |
175 |
107 |
M6 |
7.1 |
|
|
FR-HAL-22K |
185 |
75 |
150 |
158 |
87 |
M6 |
9.0 |
|
|
FR-HAL-30K |
185 |
75 |
150 |
168 |
87 |
M6 |
9.7 |
|
|
FR-HAL-37K |
210 |
75 |
175 |
174 |
82 |
M6 |
12.9 |
|
|
FR-HAL-45K |
210 |
75 |
175 |
191 |
97 |
M6 |
16.4 |
|
|
FR-HAL-55K |
210 |
75 |
175 |
201 |
97 |
M6 |
17.4 |
|
|
FR-HAL-75K |
240 |
150 |
210 |
213 |
109 |
M8 |
23 |
|
|
FR-HAL-110K |
330 |
170 |
325 |
258 |
127 |
M10 |
40 |
|
Áp dụng cho dòng biến tần 400V
|
Model |
W |
W1 |
H |
D |
D1 |
d |
Mass (kg) |
|
|
400 V |
FR-HAL-H0.4K |
135 |
120 |
115 |
59.6 |
45 |
M4 |
1.5 |
|
FR-HAL-H0.75K |
135 |
120 |
115 |
59.6 |
45 |
M4 |
1.5 |
|
|
FR-HAL-H1.5K |
135 |
120 |
115 |
59.6 |
45 |
M4 |
1.5 |
|
|
FR-HAL-H2.2K |
135 |
120 |
115 |
59.6 |
45 |
M4 |
1.5 |
|
|
FR-HAL-H3.7K |
135 |
120 |
115 |
70.6 |
57 |
M4 |
2.5 |
|
|
FR-HAL-H5.5K |
160 |
145 |
142 |
72 |
55 |
M4 |
3.5 |
|
|
FR-HAL-H7.5K |
160 |
145 |
142 |
91 |
75 |
M4 |
5.0 |
|
|
FR-HAL-H11K |
160 |
145 |
146 |
91 |
75 |
M4 |
6.0 |
|
|
FR-HAL-H15K |
220 |
200 |
195 |
105 |
70 |
M5 |
9.0 |
|
|
FR-HAL-H18.5K |
220 |
200 |
215 |
170 |
70 |
M5 |
9.0 |
|
|
FR-HAL-H22K |
220 |
200 |
215 |
170 |
70 |
M5 |
9.5 |
|
|
FR-HAL-H30K |
220 |
200 |
215 |
170 |
75 |
M5 |
11 |
|
|
FR-HAL-H37K |
220 |
200 |
214 |
170 |
100 |
M5 |
12.5 |
|
|
FR-HAL-H45K |
280 |
255 |
245 |
165 |
80 |
M6 |
15 |
|
|
FR-HAL-H55K |
280 |
255 |
245 |
170 |
90 |
M6 |
18 |
|
|
FR-HAL-H75K |
205 |
75 |
170 |
208 |
105 |
M6 |
20 |
|
|
FR-HAL-H110K |
240 |
150 |
225 |
220 |
99 |
M8 |
28 |
|
|
FR-HAL-H185K |
330 |
170 |
325 |
270 |
142 |
M10 |
55 |
|
|
FR-HAL-H280K |
330 |
170 |
325 |
320 |
192 |
M10 |
80 |
|
|
FR-HAL-H355K |
330 |
170 |
325 |
340 |
192 |
M10 |
80 |
|
|
FR-HAL-H560K |
450 |
300 |
540 |
635 |
345 |
M12 |
190 |
|
Tham khảo: Cuộn kháng DC FR-HEL
