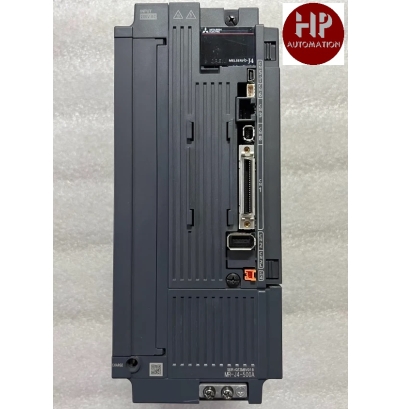

Tổng quan về bộ khuếch đại servo MR-J4-500A
MR-J4-500A là model thuộc dòng MR-J4-A (giao diện đa năng) của Mitsubishi Electric. Thiết bị hỗ trợ lệnh chuỗi xung (pulse train) để điều khiển vị trí và lệnh điện áp analog để kiểm soát tốc độ/mô-men xoắn. Đây là lựa chọn lý tưởng khi cần tích hợp linh hoạt với PLC, bộ điều khiển vị trí hoặc hệ thống hiện có mà không bắt buộc dùng mạng SSCNET III/H.
Dòng MELSERVO-J4 được thiết kế theo triết lý “Máy móc – Con người – Môi trường – Tính kế thừa”, mang lại:
- Hiệu suất máy móc thế hệ mới
- An toàn và dễ sử dụng
- Tiết kiệm năng lượng và không gian
- Tương thích cao với thế hệ trước (MR-J3)
Đặc điểm nổi bật của MR-J4-500A
- Đáp ứng tần số tốc độ lên đến 2,5 kHz: Cấu trúc điều khiển servo tốc độ cao nguyên bản giúp rút ngắn thời gian định vị và tăng năng suất máy.
- Encoder tuyệt đối 22-bit (4.194.304 xung/vòng): Độ phân giải cực cao, vận hành chính xác ngay cả ở tốc độ cao.
- Chức năng Điều chỉnh Một chạm (One-touch Tuning): Tự động tối ưu bộ lọc cộng hưởng máy móc, điều khiển khử rung nâng cao II và bộ lọc robot chỉ với một thao tác.
- Điều khiển Khử rung nâng cao II: Chặn hiệu quả rung động tần số thấp (≤ 100 Hz), rút ngắn thời gian điều chỉnh.
- Chức năng Dẫn động Cảm ứng & Chuẩn đoán Máy móc: Tự động phát hiện thay đổi tần số cộng hưởng, sụt áp tức thời và theo dõi tình trạng cơ khí (vít me bi, ổ trục, dây đai…) để hỗ trợ bảo trì dự đoán.
- An toàn tích hợp STO (Safe Torque Off): Tuân thủ IEC/EN 61800-5-2, EN ISO 13849-1 Cat. 3 PL d, giúp tắt mô-men an toàn mà không cần ngắt nguồn điều khiển.
- Hỗ trợ MR Configurator2: Phần mềm miễn phí giúp thiết lập tham số, giám sát dạng sóng, chẩn đoán và vận hành thử dễ dàng trên PC.
Thông số kỹ thuật chính (tham khảo dòng 200 V)
|
Thông số |
Giá trị điển hình (MR-J4-500A) |
|---|---|
|
Công suất định mức |
5 kW |
|
Nguồn chính |
3 pha 200–240 V AC (50/60 Hz) |
|
Dòng định mức đầu ra |
Khoảng 28 A |
|
Phương pháp điều khiển |
PWM sine-wave, điều khiển dòng điện |
|
Phanh động |
Có sẵn (tùy model) |
|
Giao diện lệnh |
Pulse train + Analog |
|
Chức năng an toàn |
STO tiêu chuẩn |
|
Nhiệt độ môi trường |
0–55 °C (vận hành) |
|
Cấu trúc |
IP20, làm mát cưỡng bức |
(Lưu ý: Thông số chính xác phụ thuộc phiên bản 200 V hoặc 400 V. Vui lòng tra catalog chính thức để xác nhận.)

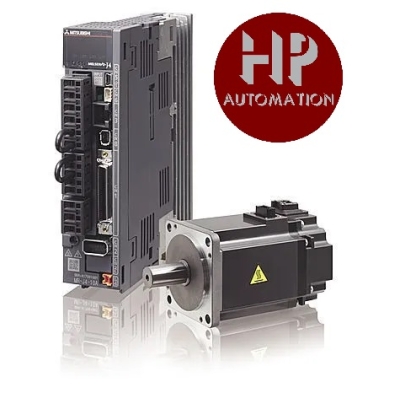

Động cơ servo tương thích phổ biến với MR-J4-500A (200 V)
- Xoay: HG-SR421 / HG-SR502, HG-JR353 / HG-JR503, HG-RR353 / HG-RR503, HG-UR352 / HG-UR502
- Tuyến tính: Một số model LM-H3, LM-F, LM-K2 (tùy tổ hợp)
- Dẫn động trực tiếp: Một số model TM-RFM
Model MR-J4-500A-RJ còn hỗ trợ thêm encoder ngoài loại ABZ vi sai và chức năng định vị gắn sẵn (point table / program / indexing).
Ứng dụng điển hình
MR-J4-500A phù hợp với nhiều máy móc yêu cầu công suất trung bình – lớn và độ chính xác cao:
- Máy đóng gói, máy ép, máy cắt
- Hệ thống xử lý vật liệu, robot pick & place
- Máy in, máy dập, máy sản xuất thực phẩm
- Hệ thống X-Y, căn chỉnh chuyển động
- Băng tải, máy vặn vít, máy ép là khớp
Lợi ích khi chọn MR-J4-500A
- Nâng cao năng suất: Phản hồi nhanh + khử rung mạnh → thời gian chu kỳ ngắn hơn.
- Giảm thời gian setup: One-touch Tuning và MR Configurator2 giúp kỹ thuật viên vận hành thử nhanh chóng.
- An toàn & dễ bảo trì: STO tích hợp, ghi dữ liệu cảnh báo, chuẩn đoán máy móc.
- Tiết kiệm chi phí dài hạn: Tương thích cáp và kích thước lắp đặt gần với dòng MR-J3, dễ nâng cấp hệ thống cũ.
- Tuân thủ tiêu chuẩn quốc tế: EN, UL, CSA, KCC… sẵn sàng xuất khẩu.
Hưng Phát Automation là đại lý phân phối chính thức của Mitsubishi Electric tại Việt Nam. Khi mua hàng tại các đại lý ủy quyền của Mitsubishi Electric, quý khách hàng sẽ được đảm bảo:
- Sản phẩm chính hãng 100%: Đầy đủ CO/CQ từ nhà sản xuất.
- Hỗ trợ kỹ thuật chuyên sâu: Tư vấn lựa chọn motor đi kèm và cài đặt thông số tối ưu.
- Chế độ bảo hành tiêu chuẩn: Yên tâm vận hành với chính sách hậu mãi chu đáo.
