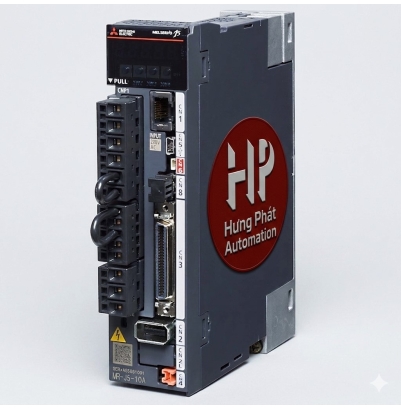

MR-J5-10A

MR-J5-10A công suất 100W là bộ điều khiển servo (servo amplifier) là dòng cao cấp MELSERVO-J5 của Mitsubishi Electric. MR-J5 với encoder độ phân giải lên đến 26 bit tương đương 67,108,864 xung/vòng.

Lưu ý: MR-J5 series là sản phẩm thay thế cho MR-J4

Thông số kỹ thuật chính MR-J5-10A:

• Công suất định mức: 100W (0.1 kW).
• Điện áp nguồn cấp: Hỗ trợ 1 pha hoặc 3 pha AC 200V - 240V hoặc 283 VDC – 340VDC
• Giao diện điều khiển: Loại General-purpose (Type A), điều khiển bằng lệnh xung (Pulse train) hoặc điện áp tương tự (Analog voltage).
• Tần số xung tối đa: Lên đến 4 Mpulses/s.
• Độ phân giải Encoder: Tương thích với các động cơ có encoder lên đến 26-bit (tương ứng 67 triệu xung/vòng).
• Tần số đáp ứng: Lên đến 3.5kHz, giúp hệ thống vận hành cực kỳ ổn định và chính xác

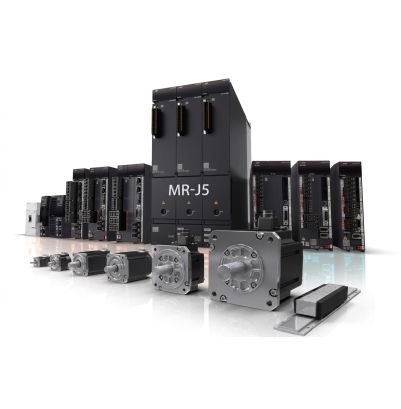

Đặc điểm nổi bật Servo MJ-J5:

• Điều khiển tốc độ cao và chính xác: Nhờ bộ mã hóa động cơ servo độ phân giải cao, hệ thống có thể dễ dàng vẽ một đường viền mượt mà trên phôi bằng cách sử dụng kết hợp các phương pháp nội suy tuyến tính, nội suy tròn 2 trục và điều khiển quỹ đạo.
• Khả năng tự điều chỉnh chống nhiễu: Khi khởi động máy, đôi khi xuất hiện tiếng ồn do hiện tượng cộng hưởng. Với chức năng điều chỉnh nhanh, việc điều chỉnh được thực hiện khi servo đang hoạt động giảm thiểu ảnh hưởng nhiễu. Ngoài ra, bộ khuếch đại servo dòng MELSERVO-J5 còn cung cấp nhiều chức năng điều chỉnh servo khác nhau, cho phép bạn chọn chức năng phù hợp nhất với thiết bị của mình.
• Hỗ trợ chuẩn truyền thông CC-Link IE TSN: CC-Link IE TSN là mạng truyền thông tốc độ cao, dung lượng lớn 1 Gbps. Mạng có thể truyền tải lượng lớn dữ liệu công thức hoặc dữ liệu truy xuất nguồn gốc ở tốc độ cao mà không làm giảm hiệu suất truyền thông của hệ thống servo. Ngoài ra, các thiết bị hỗ trợ Ethernet có thể kết nối trực tiếp và liền mạch với bộ điều khiển trên cùng một đường dây mạng.

Độ phân giải Encoder cao: Động cơ servo tích hợp encoder độ phân giải lên đến 26 bit tương ứng với 67,108,864 xung/vòng, giúp điều khiển chính xác

Khả năng tương thích với nhiều loại động cơ: Thiết bị thường được sử dụng kèm với các dòng động cơ:

HK-KT: Động cơ quán tính nhỏ, tốc độ cao.

HK-ST: Động cơ quán tính trung bình.

LM-H3/LM-F: Động cơ servo tuyến tính

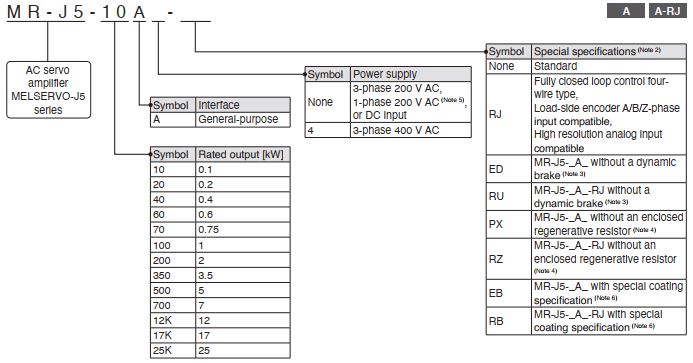

Cách đọc nhãn Servo Amplifier MR-J5

Các ứng dụng điển hình với MR-J5

Nhờ hiệu suất có thể mở rộng và các giao diện khác nhau, dòng MR-J5 được sử dụng trong một loạt các ngành sản xuất công nghệ cao.

• Sản xuất Bán dẫn/Màn hình phẳng (FPD): Thiết bị xử lý wafer, đóng gói, cắt và quang khắc yêu cầu độ chính xác mức nanomet.
• Robot: Robot SCARA, robot khớp tay và robot cộng tác, nơi phản ứng động học, độ phân giải encoder cao và định vị tuyệt đối là cực kỳ quan trọng.
• Đóng gói & Chế biến thực phẩm: Máy chiết rót, dán nhãn, đóng thùng và xếp pallet tốc độ cao yêu cầu đồng bộ hóa đa trục chính xác.
• Xử lý vật liệu: Hệ thống lưu trữ/thu hồi tự động (AS/RS), hệ thống phân loại và cần trục gantry.
• Gia công kim loại/Máy ép: Máy dập, máy cấp liệu và máy uốn.
• In ấn & Chuyển đổi (Printing & Converting): Đảm bảo điều khiển lực căng và đăng ký chính xác.
