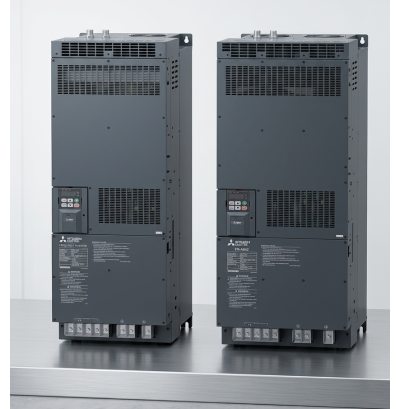

Biến tần 400kW model FR-F842-400K-1 thuộc dòng biến tần Mitsubishi FREQROL FR-F800. Sản phẩm với thiết kế 2 khối converter và inverter độc lập, chuyên dụng cho các ứng dụng tiết kiệm năng lượng như bơm, quạt và hệ thống điều hòa không khí (HVAC).
Thông số kỹ thuật chính biến tần FR-F842-400k-1
|
Công suất định mức: |
400kW (tải nhẹ - LD) hoặc lên đến 450kW (tải - SLD). |
|
Điện áp nguồn (DC): |
430VDC – 780VDC |
|
Dòng điện định mức: |
770A (LD) hoặc 866A (SLD). |
|
Khả năng quá tải:
|
Chế độ LD: 120% trong 60 giây, 150% trong 3 giây. Chế độ SLD: 110% trong 60 giây, 120% trong 3 giây. |
|
Truyền thông: |
Hỗ trợ Modbus RTU, BACnet MS/TP tiêu chuẩn và có thể mở rộng CC-Link, Profibus thông qua card tùy chọn. |
Đặc điểm nổi bật biến tần FR-F802
- Tiết kiệm năng lượng: Sử dụng công nghệ "Advanced optimum excitation control" giúp tối ưu hóa hiệu suất động cơ ngay cả khi tải nhỏ ( non tải ).
- Chức năng chuyên dụng: Tích hợp các tính năng như làm sạch bơm (Cleaning function) để loại bỏ rác bám trên cánh quạt và khả năng điều khiển PID nâng cao.
- Chức năng an toàn: Tích hợp sẵn chức năng ngắt mô-men an toàn (STO), đáp ứng các tiêu chuẩn an toàn quốc tế.
- Độ bền cao: Thiết kế với tuổi thọ linh kiện lên đến 10 năm và có các chức năng cảnh báo bảo trì định kỳ
Ứng dụng phổ biến
Biến tần 400kW, model này thường được sử dụng trong các hệ thống công nghiệp nặng:
- Hệ thống máy nén khí quy mô lớn.
- Hệ thống bơm cấp thoát nước đô thị
- Hệ thống thông gió trung tâm , hầm ngầm metro
- Máy nén hệ chiller
Bộ converter FR-CC2-H400K-60
Bộ chỉnh lưu Mitsubishi FR-CC2-H400K-60 là thiết bị đi kèm bắt buộc dành cho các dòng biến tần công suất lớn của Mitsubishi (như dòng FR-A842 hoặc FR-F842) không tích hợp sẵn khối chỉnh lưu bên trong.
Thông số kỹ thuật chính bộ converter
|
Đặc tính |
Thông số chi tiết |
|
Mã sản phẩm |
FR-CC2-H400K-60 |
|
Công suất |
400kW |
|
Điện áp ngõ vào (AC) |
3-pha 380V - 500V AC (50Hz/60Hz) |
|
Dòng điện ngõ vào định mức |
770A |
|
Điện áp ngõ ra (DC) |
430VDC – 780VDC |
|
Khả năng quá tải |
200% trong 60 giây, 250% trong 3 giây |
Vai trò và Chức năng quan trọng
Bộ Converter FR-CC2 không chỉ đơn thuần là bộ chỉnh lưu dòng điện mà còn đóng vai trò quan trọng trong việc bảo vệ và tối ưu hệ thống:
- Chỉnh lưu dòng điện: Chuyển đổi dòng điện xoay chiều (AC) từ lưới điện thành dòng điện một chiều (DC) ổn định để cung cấp cho khối nghịch lưu của biến tần.
- Hạn chế sóng hài: Tích hợp các công nghệ giúp giảm thiểu nhiễu sóng hài ngược lại lưới điện, giúp hệ thống đạt tiêu chuẩn về chất lượng điện năng công nghiệp.
- Cải thiện hệ số công suất (Power Factor): Giúp hệ thống hoạt động hiệu quả hơn, giảm tổn thất điện năng.
- Điều khiển nạp: Kiểm soát dòng khởi động (inrush current) khi cấp nguồn cho hệ thống tụ điện công suất lớn bên trong biến tần.
Sơ đồ kết nối cơ bản biến tần FR-F802
Tham khảo:
