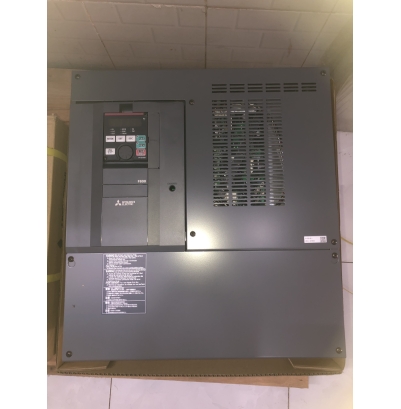

Biến Tần Mitsubishi FR-F840-01160-2-60: Giải Pháp Tiết Kiệm Năng Lượng Vượt Trội & Vận Hành Bền Bỉ
Thông số kỹ thuật chi tiết
|
Mã đầy đủ |
FR-F840-01160-2-60 |
|
Công suất động cơ |
55 kW (Cấp tải LD & SLD) |
|
Điện áp nguồn vào |
Ba pha 380 V đến 500 V, 50 Hz/60 Hz |
|
Dòng điện định mức (A) |
SLD: 116 A / LD: 93 A |
|
Khả năng chịu quá tải |
SLD: 110% trong 60s, 120% trong 3s (Nhiệt độ môi trường 40°C) LD: 120% trong 60s, 150% trong 3s (Nhiệt độ môi trường 50°C) |
|
Cấu trúc bảo vệ / Môi trường |
Lớp sơn phủ bảng mạch (Chống khí ăn mòn IEC60721-3-3 3C2/3S2) |
|
Tích hợp tiêu chuẩn |
Cuộn kháng đơn cực cài sẵn, Bộ lọc EMC tích hợp, Đầu vào an toàn STO |
|
Kích thước đóng gói |
W435*H550*D250 |
💡 Lưu ý: Biến tần FR-F840-01160-2-60 công suất 55kW model tương đương là FR-F840-55k-1
SƠ ĐỒ ĐẤU NỐI BIẾN TẦN FR-F800
Figure 1: Sơ đồ đấu dây biến tần FR-F800
Các tính năng nổi bật & Lợi ích vận hành
Tiết kiệm điện năng 20% – 30% với thuật toán độc quyền
Điểm mạnh nhất trên FR-F840-01160-2-60 chính là thuật toán AOEC (Advanced Optimum Excitation Control) độc quyền từ Mitsubishi.
- Thuật toán này liên tục tính toán tải thực tế của động cơ để điều chỉnh dòng từ hóa ở mức tối ưu nhất.
- Giúp giảm thiểu tổn thất năng lượng ngay cả khi vận hành ở tốc độ thấp hoặc tải không ổn định, mang lại hiệu quả tiết kiệm từ 20% đến 30% điện năng tiêu thụ.
Vận hành liên tục – Tự bù điện khi sụt lưới ngắn hạn (<250ms)
Sự cố sụt áp đột ngột (voltage sag) trên lưới điện là nguyên nhân chính gây ngắt dừng hệ thống ngoài ý muốn (shut-off).
- FR-F840-01160-2-60 được trang bị mạch tự nạp với tụ điện dung lượng lớn, cho phép tích trữ năng lượng dự phòng dư dả.
- Khi xuất hiện hiện tượng sụt nguồn hoặc nhiễu gai điện áp kéo dài dưới 250ms, biến tần vẫn duy trì nguồn điện DC bus nội bộ để động cơ tiếp tục chạy bình thường mà không bị ngắt trip.
- Đảm bảo các hệ thống quan trọng như HVAC hay máy nén khí vận hành liên tục 24/7.
Chức năng dành riêng cho HVAC & Máy nén khí
- Điều khiển PID nâng cao: Tự động duy trì áp suất, lưu lượng gió/nước ổn định mà không cần trang bị thêm bộ điều khiển bên ngoài.
- Tích hợp bộ lọc EMC: Giảm thiểu nhiễu điện từ phát ra lưới điện, bảo vệ các thiết bị điện tử nhạy cảm xung quanh.
Giải thích mã sản phẩm
- FR-F8: Dòng biến tần FR-F800 chuyên dụng cho quạt, bơm, nén khí.
- 4: Cấp điện áp 400V (3 pha 380V – 500V AC).
- 01160: Dòng điện định mức ở chế độ SLD là 116A (Tương đương động cơ 55kW).
- 2: Tích hợp bộ lọc nhiễu EMC chuẩn C2.
- 60: Phiên bản bo mạch phủ lớp bảo vệ chống ẩm/bụi (Coated PCB), nâng cao độ bền trong môi trường khắc nghiệt.
Ứng dụng thực tế
Dòng biến tần Mitsubishi FR-F840-01160-2-60 là sự lựa chọn hàng đầu cho các nhà máy, tòa nhà thương mại và trung tâm dữ liệu:
- Hệ thống HVAC & Chiller tòa nhà: Điều khiển tốc độ quạt AHU/FCU và máy nén lạnh, tiết kiệm tối đa điện năng chạy tải bán phần.
- Trạm máy nén khí công nghiệp: Giữ áp suất khí nén ổn định, tránh việc máy dừng/khởi động liên tục gây hao tốn điện và hại cơ khí.
- Hệ thống bơm cấp nước & Xử lý nước thải: Điều khiển đa bơm, chống búa nước, vận hành êm ái.
Chính sách bảo hành & Dịch vụ đi kèm
- Chính sách bảo hành: 12 tháng chính hãng Mitsubishi Electric.
- Tài liệu kỹ thuật cung cấp: Catalog sản phẩm, Tài liệu hướng dẫn lắp đặt & cài đặt (User Manual), File CAD/3D kích thước chân đế.
- Phụ kiện gợi ý mua kèm: Màn hình vận hành LCD FR-LU08, Cuộn kháng AC/DC Reactor (giảm sóng hài), Card truyền thông mạng.
Công ty TNHH Công Nghệ tự động Hưng Phát chuyên cung cấp Biến tần, Servo, Động cơ điện, Phần mềm chính hãng của Mitsubishi Electric

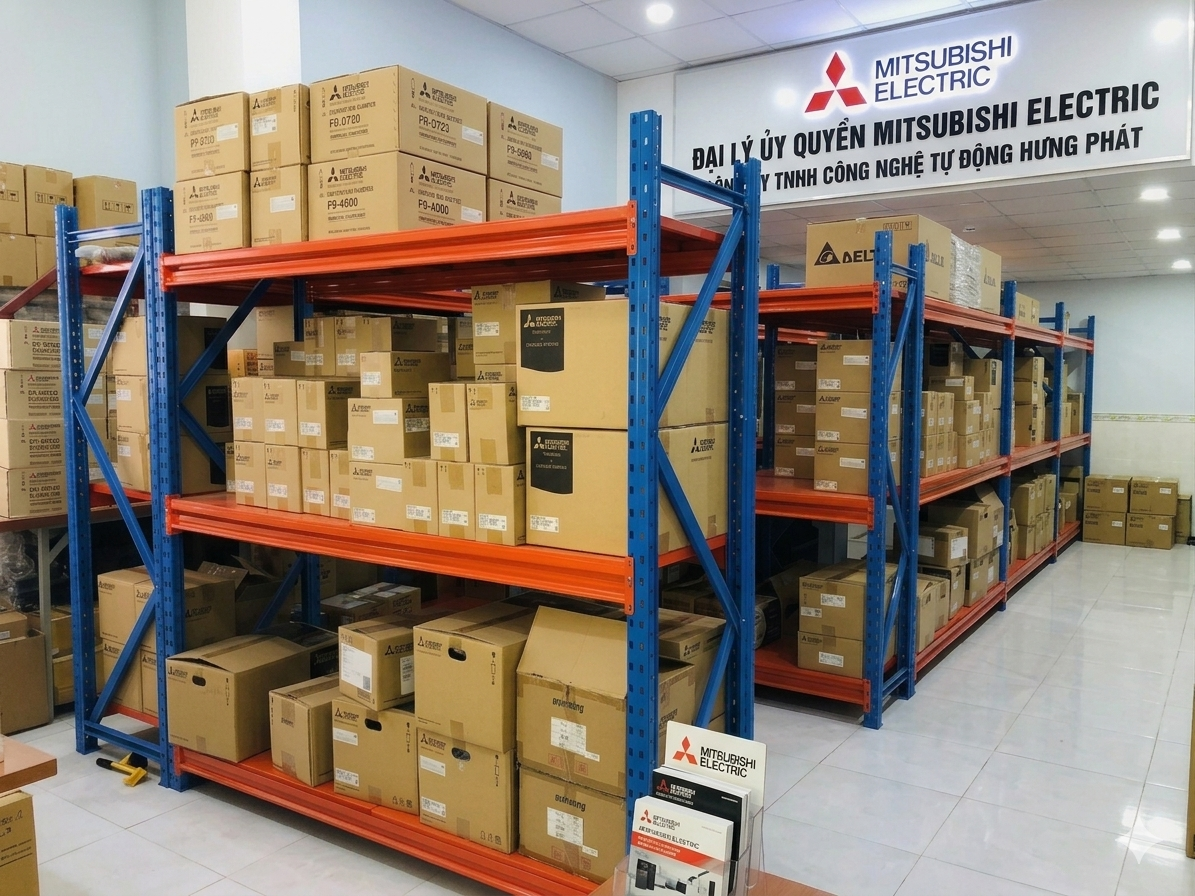

- Figure 2: Kho biến tần Mitsubishi
