Giới thiệu chung biến tần FR-D800
Biến tần FR-D820-1.5k-070 Mitsubishi thuộc dòng FR-D800 là biến tần (VFD) nhỏ gọn thế hệ mới, ra mắt năm 2025, kế nhiệm dòng FR-D700 nổi tiếng. Nó được thiết kế để tiết kiệm năng lượng, dễ sử dụng và có kích thước nhỏ gọn hơn trong tự động hóa công nghiệp. Thiết bị thường được sử dụng trong các hệ thống truyền động, băng tải, quạt, bơm và máy móc đóng gói nhờ độ tin cậy cao và tính năng điều khiển linh hoạt.
Thông số kỹ thuật biến tần FR-D820-2.2k-100
- Điện áp: 3 pha 200-240V
- Công suất: 2.2kW
- Dòng điện: 10A
- Tần số ngõ ra: 0.2 - 590Hz
- Khả năng quá tải: 150% - 60 giây, 200% - 0.5 giây
- Truyền thông: Mini USB ( chuẩn B ), RS485 ( Modbus RTU ), Ethernet ( -E )
- Nhiệt độ hoạt động: -20°C to +60°C
Các tính năng và khả năng chính của dòng biến tần FR-D800
• Hỗ trợ động cơ kép: Tương thích với cả động cơ cảm ứng tiêu chuẩn ( IM) và động cơ nam châm vĩnh cửu (PM) hiệu suất cao.
• Tiết kiệm năng lượng: Cung cấp chế độ "Điều khiển kích thích tối ưu" có thể tiết kiệm điện thêm tới 15% năng lượng so với các chế độ truyền thống.
• Thiết kế nhỏ gọn: Duy trì kích thước nhỏ gọn nhất trong cùng loại, với một số mẫu nhỏ hơn tới 37% so với các phiên bản trước đó.
• Dễ dàng thiết lập: Có cổng USB Type-C cho phép bạn thiết lập các thông số từ máy tính bằng phần mềm FR Configurator2 mà không cần cấp nguồn cho mạch chính.
• Bảo trì nâng cao: Bao gồm mã 2D (mã QR) ở mặt trước để truy cập ngay lập tức vào mô tả lỗi, hướng dẫn sử dụng và video hướng dẫn khắc phục sự cố thông qua thiết bị di động.
SO SÁNH GIỮA FR-D720-2.2K VÀ FR-D820-2.2K-100
|
Tiêu chí |
FR-D720-2.2K (Thế hệ cũ) |
FR-D820-2.2K-100 (Thế hệ mới FR-D800) |
|---|---|---|
|
Tần số ngõ ra tối đa |
400 Hz |
590 Hz (Hỗ trợ Spindle CNC cao tốc hơn) |
|
Loại động cơ hỗ trợ |
Chỉ Động cơ Không đồng bộ (IM) |
Cả Động cơ IM + Động cơ PM (Cấp hiệu suất IE5) |
|
Cổng kết nối PC |
Phải qua giắc PU / RS-485 |
Cổng USB Type-C |
|
Kiểu trạm dây điều khiển |
Siết vít (Screw terminal) |
Kẹp lò xo (Spring clamp) chống rung lắc |
|
Định mức tải |
1 định mức duy nhất (15kW) |
Định mức kép (ND: 2.2kW / SLD: 3.7kW) |
|
Chẩn đoán sự cố |
Báo lỗi cơ bản |
Chẩn đoán tuổi thọ Tụ điện, Quạt, Relay, Power Module & Đặc tính tải |
💡 Lời khuyên chuyển đổi nâng cấp từ FR-D720-2.2K sang FR-D820-2.2K-100:
Việc thay thế hoàn toàn không gặp khó khăn về không gian nhờ kích thước khung vỏ tương đồng. Sử dụng phần mềm FR Configurator2 với tính năng Convert Function để chuyển đổi file tham số từ FR-D720 sang FR-D820 chỉ trong 1 cú click chuột, giúp giảm thiểu tối đa thời gian dừng máy (Downtime).
CÁCH ĐỌC NHÃN BIẾN TẦN FR-D820-2.2K-100
Thông số kỹ thuật FR-D800
|
Model FR-D820-[] |
0.1K-008 |
0.2K-014 |
0.4K-025 |
0.75K-042 |
1.5K-070 |
2.2K-100 |
3.7K-165 |
5.5K-238 |
7.5K-318 |
|||
|
Applicable motor capacity (kW)*1 |
SLD |
0.2 |
0.4 |
0.75 |
1.1 |
2.2 |
3.7 |
5.5 |
7.5 |
11 |
||
|
ND (initial setting) |
0.1 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
3.7 |
5.5 |
7.5 |
|||
|
Output |
Rated capacity (kVA)*2 |
SLD |
0.5 |
1.0 |
1.6 |
2.3 |
3.8 |
6.3 |
9.1 |
12.1 |
17.1 |
|
|
ND (initial setting) |
0.3 |
0.5 |
1.0 |
1.6 |
2.7 |
3.8 |
6.3 |
9.1 |
12.1 |
|||
|
Rated current (A)*7 |
SLD |
1.4 (1.1) |
2.5 (2.0) |
4.2 (3.5) |
6.0 (5.1) |
10 (8.5) |
16.5 (12.0) |
23.8 (19.6) |
31.8 (26.0) |
45 (37.0) |
||
|
ND (initial setting) |
0.8 |
1.4 |
2.5 |
4.2 |
7 |
10 |
16.5 |
23.8 |
31.8 |
|||
|
Overload current rating*3 |
SLD |
110% 60 s, 120% 3 s (inverse-time characteristics) at surrounding air temperature of 40°C |
||||||||||
|
ND (initial setting) |
150% 60 s, 200% 0.5 s (inverse-time characteristics) at surrounding air temperature of 50°C |
|||||||||||
|
Rated voltage*4 |
Three-phase 200 to 240 V |
|||||||||||
|
|
Regenerative braking |
Brake transistor |
Not used |
Built-in |
||||||||
|
Maximum brake torque (ND reference)*5 |
150% |
100% |
50% |
20% |
||||||||
|
Power supply*9 |
Rated input AC voltage/frequency |
Three-phase 200 to 240 V, 50/60 Hz |
||||||||||
|
Permissible AC voltage fluctuation |
170 to 264 V, 50/60 Hz |
|||||||||||
|
Permissible frequency fluctuation |
±5% |
|||||||||||
|
|
Without DC reactor |
SLD |
1.8 |
3.4 |
5.6 |
8.0 |
13.7 |
20.6 |
31.2 |
40.5 |
57.5 |
|
|
Rated input current (A)*8 |
ND |
1.2 |
2.2 |
3.7 |
6.1 |
10.2 |
13.6 |
21.6 |
31.0 |
41.2 |
||
|
With DC reactor |
SLD |
1.4 |
2.5 |
4.2 |
6.0 |
10.0 |
16.5 |
23.8 |
31.8 |
45.0 |
||
|
ND |
0.8 |
1.4 |
2.5 |
4.2 |
7.0 |
10.0 |
16.5 |
23.8 |
31.8 |
|||
|
Power supply capacity (kVA)*6 |
Without DC reactor |
SLD |
0.7 |
1.3 |
2.1 |
3.1 |
5.2 |
7.8 |
11.9 |
15.4 |
21.9 |
|
|
ND |
0.4 |
0.8 |
1.4 |
2.3 |
3.9 |
5.2 |
8.2 |
11.8 |
15.7 |
|||
|
With DC reactor |
SLD |
0.5 |
1.0 |
1.6 |
2.3 |
3.8 |
6.3 |
9.1 |
12.1 |
17.1 |
||
|
ND |
0.3 |
0.5 |
1.0 |
1.6 |
2.7 |
3.8 |
6.3 |
9.1 |
12.1 |
|||
|
Protective structure |
Open type IP20 (for IEC 60529 only) |
|||||||||||
|
Cooling system |
Natural |
Forced air |
||||||||||
|
Approx. mass (kg) |
0.5 |
0.5 |
0.6 |
0.7 |
1.2 |
1.3 |
1.4 |
2.4 |
2.5 |
|||

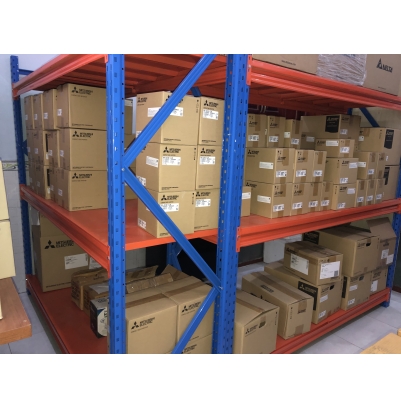

HÌNH ẢNH KHO HÀNG BIẾN TẦN MITSUBISHI
