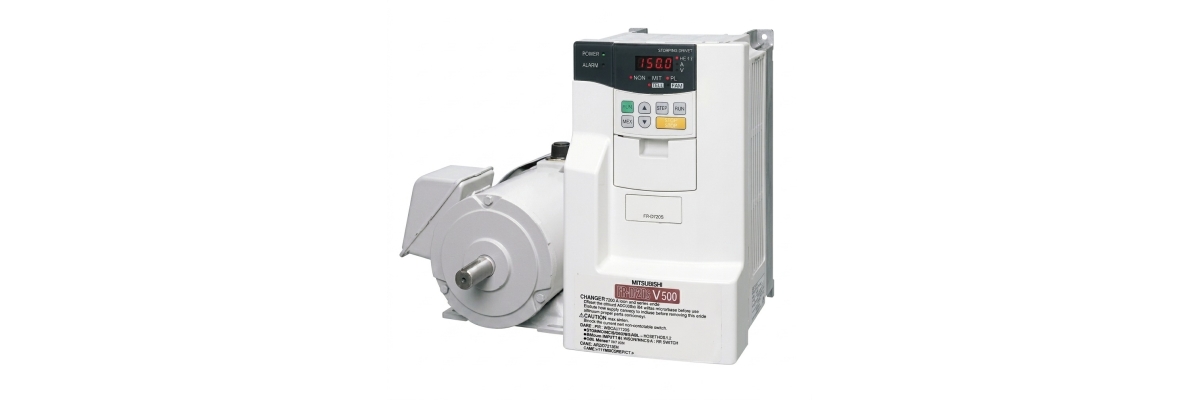

GIỚI THIỆU TỔNG QUAN BIẾN TẦN FR-V500
Biến tần Mitsubishi FR-V500 là dòng biến tần điều khiển vector cao cấp, được thiết kế để thay thế dòng V200 cũ với khả năng kiểm soát mô-men xoắn và tốc độ chính xác tuyệt đối. Hiện nay, dòng sản phẩm này đã được thay thế bởi dòng cao cấp hơn là Mitsubishi FR-A800.
Các đặc điểm nổi bật biến tần FR-V500
- Điều khiển Vector hiệu suất cao: Cho phép điều khiển độc lập dòng kích từ và dòng mô-men xoắn của động cơ, ngay cả khi không có cảm biến tốc độ (encoder).

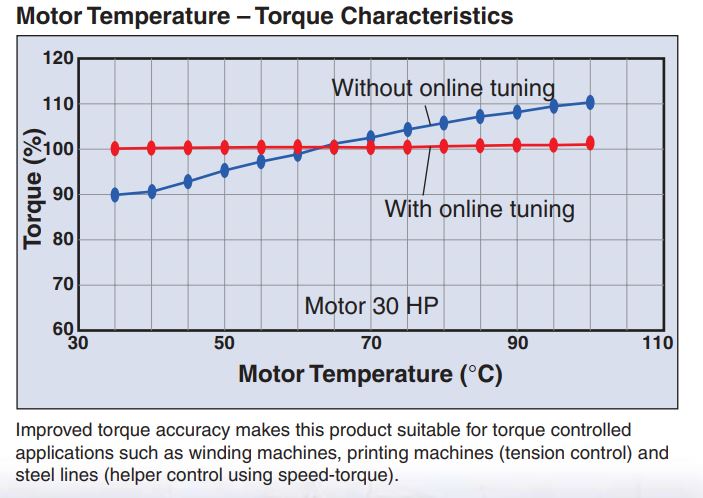

- Độ chính xác mô-men xoắn cao: Sử dụng công nghệ điều chỉnh trực tuyến với bộ quan sát từ thông thích nghi, giúp duy trì mô-men xoắn ổn định bất kể sự thay đổi nhiệt độ của động cơ.
- Khả năng hoạt động mạnh mẽ: Phù hợp cho các ứng dụng đòi hỏi khắt khe như máy quấn, máy in (kiểm soát lực căng), và các dây chuyền thép.
- Tính năng bổ sung: Hỗ trợ nhiều mạng truyền thông RS-485, DeviceNet TM , Profibus-DP, Modbus Plus, CC-Link, có khả năng tự chẩn đoán lỗi và ước tính quán tính tải tự động.
Thông số kỹ thuật cơ bản biến tần Mitsubishi FR-V500
|
Đặc tính |
Chi tiết |
|
Dải công suất |
1.5kW đến 55kW (200V class), 1.5kW đến 250kW (400V class) |
|
Điện áp nguồn |
3 pha 200-240V hoặc 3 pha 380-480V |
|
Dải điều khiển tốc độ |
Lên đến 3000 vòng/phút (tùy thuộc vào loại động cơ và công suất) |
|
Tín hiệu cài đặt |
0 đến 10VDC, 0 đến +/-10V |
|
Môi trường vận hành |
Nhiệt độ -10°C đến +50°C, độ ẩm dưới 90%RH |
|
Tài liệu |

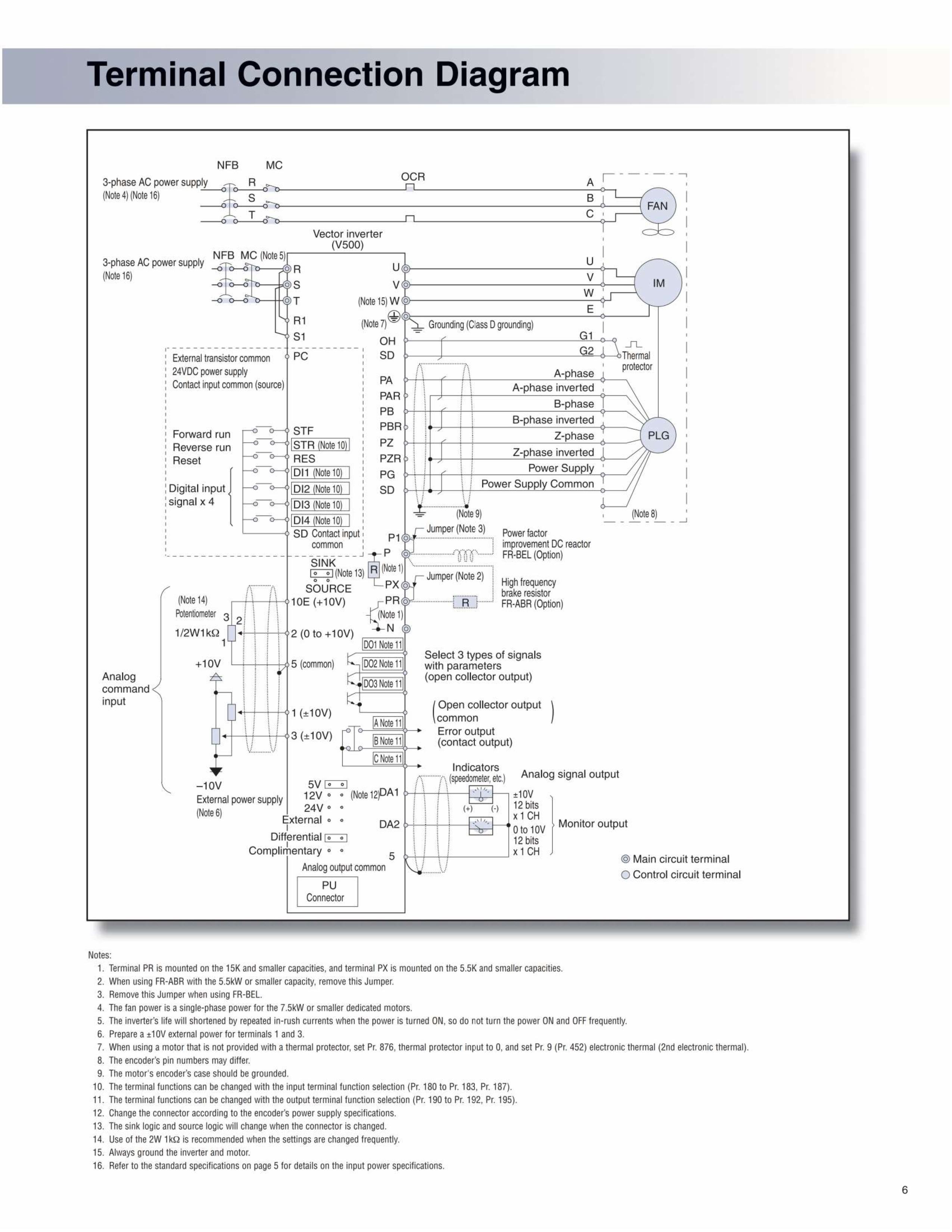

Sơ đồ đấu nối biến tần FR-V500
Chuyển đổi biến tần FR-V500 sang FR-A800 series
Dòng FR-V500 đã chính thức ngừng sản xuất từ tháng 01/2017. Dịch vụ sửa chữa chính hãng được hỗ trợ đến tháng 01/2024. Mitsubishi khuyến nghị người dùng chuyển đổi sang dòng FR-A800 kèm card option FR-A8AP hoặc FR-A8TP để có tính năng tương đương.
Bảng so sánh tương thích kích thước FR-V500 và FR-A800
|
Existing inverter |
Replacing inverter |
Installation size / installation interchange |
|
FR-V520-1.5K |
FR-A820-2.2K |
Same |
|
FR-V520-2.2K |
FR-A820-3.7K |
Same |
|
FR-V520-3.7K |
FR-A820-5.5K |
Same |
|
FR-V520-5.5K |
FR-A820-7.5K |
Same |
|
FR-V520-7.5K |
FR-A820-11K |
Different size |
|
FR-V520-11K |
FR-A820-15K |
Same |
|
FR-V520-15K |
FR-A820-18.5K |
Same |
|
FR-V520-18.5K |
FR-A820-22K |
FR-A5AT04 |
|
FR-V520-22K |
FR-A820-30K |
Same installation size, different outline dimension. |
|
FR-V520-30K |
FR-A820-37K |
Same installation size, different outline dimension. |
|
FR-V520-37K |
FR-A820-45K |
Same installation size, different outline dimension. |
|
FR-V520-45K |
FR-A820-55K |
Same installation size, different outline dimension. |
|
FR-V520-55K |
FR-A820-75K |
Different size |
|
FR-V520L-75K |
FR-A820-90K |
Different size |
|
FR-V540-1.5K |
FR-A840-2.2K |
Same |
|
FR-V540-2.2K |
FR-A840-3.7K |
Same |
|
FR-V540-3.7K |
FR-A840-5.5K |
Same |
|
FR-V540-5.5K |
FR-A840-7.5K |
Same |
|
FR-V540-7.5K |
FR-A840-11K |
FR-AAT24 |
|
FR-V540-11K |
FR-A840-15K |
FR-AAT24 |
|
FR-V540-15K |
FR-A840-18.5K |
Same |
|
FR-V540-18.5K |
FR-A840-22K |
Same |
|
FR-V540-22K |
FR-A840-30K |
Same installation size, different outline dimension. |
|
FR-V540-30K |
FR-A840-37K |
Same installation size, different outline dimension. |
|
FR-V540-37K |
FR-A840-45K |
Same installation size, different outline dimension. |
|
FR-V540-45K |
FR-A840-55K |
FR-AAT10 |
|
FR-V540-55K |
FR-A840-75K |
Different size |
|
FR-V540L-75K |
FR-A840-90K |
Different size |
|
FR-V540L-90K |
FR-A840-110K |
Different size |
|
FR-V540L-110K |
FR-A840-132K |
Different size |
|
FR-V540L-132K |
FR-A840-160K |
Different size |
|
FR-V540L-160K |
FR-A840-185K |
Different size |
|
FR-V540L-200K |
FR-A840-220K |
Different size |
|
FR-V540L-250K |
FR-A840-280K |
Different size |
