THÔNG TIN CHUNG SF-JV 40HP 4P

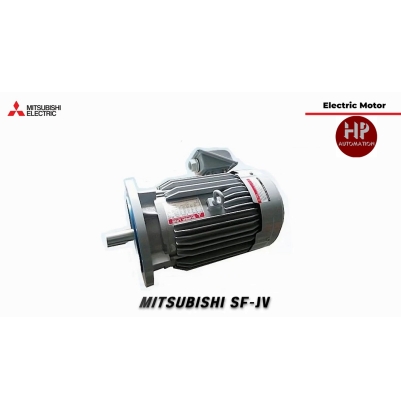

Động cơ điện Mitsubishi model SF-JV 40HP 4P công suất 30kW là dòng động cơ Super Line của Mitsubishi được sản xuất tại Thái Lan. Sản phẩm đã được đăng ký kiểm định hiệu suất năng lượng tiêu chuẩn IE1 tại Việt Nam.
|
DESCRIPTION |
DETAIL |
||||
|
PHASE |
3 |
||||
|
MODEL NAME |
SF-JV |
||||
|
RATED OUTPUT, HP (kW) |
40HP (30kW) |
||||
|
POLE |
4 |
||||
|
CODE |
MEATH CODE : 1M002V-401100JVND1 |
||||
|
OUTLINE DRAWING NO. |
OMM34O134-B |
||||
|
RATED VOLTAGE (V) |
380 |
415 |
380 |
440 |
|
|
RATED FREQUENCY (Hz) |
50 |
50 |
60 |
60 |
|
|
RATED CURRENT (A) |
58 | 56 | 56 | 49 |
|
|
RATED SPEED (min-1) |
1460 | 1470 | 1750 | 1760 |
|
|
THERMAL CLASS |
155(F) |
||||
|
RATING |
S1 (CONTINUOUS) |
||||
|
ENCLOSURE CONSTRUCTION |
TOTALLY ENCLOSED FAN COOLED |
||||
|
DEGREES OF PROTECTION |
IP55 |
||||
|
METHOD OF COOLING |
IC411 |
||||
|
FRAME NO. |
180L |
||||
|
WEIGHT (kg) |
235 |
||||
|
STANDARD |
IEC 60034-1, JEC-2137-2000 |
||||
|
INSTALLATION |
FLANGE MOUNTED (VERTICAL) |
||||
|
ROTATION |
CCW (VIEWED FROM SHAFT END) |
||||
|
BEARING |
LOAD SIDE : 6312ZZ |
||||
|
OPPOSITE SIDE : 6310ZZ |
|||||
|
BEARING GREASE |
UREA GREASE |
||||
|
NOISE (db.A) |
84 |
||||
|
VIBRATION |
V15 |
||||
|
CIRCUMSTANCE CONDITION |
AMBIENT TEMPERATURE : -20 ~ +4OoC |
||||
|
AMBIENT HUMIDITY : 95%RH OR LESS |
|||||
|
ABOVE SEA LEVEL : 1000m OR LESS |
|||||
|
ENVIRONMENT : NO BURSTING/EROSIVE GAS OR VAPOR |
|||||
|
COLOR |
MUNSELL N5.5 (GRAY) |
||||
|
TERMINAL BOX |
NO. OF LEAD WIRES : 6 |
||||
|
SOURCE CONNECTION : LEAD WIRES |
|||||
|
INSULATION RESISTANCE |
BY DC 500V MEGGER - ³100MW |
||||
|
DIELECTRIC TEST |
AC 50Hz 1800V - 1min. (Based on rated voltage 380V) |
||||
|
SHAFT SWING |
£0.05mm |
||||
|
MATERIAL |
FRAME : CAST IRON |
||||
|
BRACKET LOAD SIDE : CAST IRON (FLANGE) |
|||||
|
OPPOSITE SIDE : CAST IRON |
|||||
|
SHAFT : CARBON STEEL |
|||||
|
STATOR CORE : ELECTRICAL STEEL |
|||||
|
WIRE : ENAMELLED COPPER MAGNET WIRE |
|||||
|
INSULATOR : POLYESTER FILM SATURATED WITH RESIN |
|||||
|
VARNISH : EPOXY DENATURALIZATION POLYESTER |
|||||
|
ROTOR CORE : ELECTRICAL STEEL |
|||||
|
CONDUCTOR : ALUMINIUM |
|||||
|
TERMINAL BOX : STEEL PLATE |
|||||
|
PAINTING : POLYURETHANE RESIN |
|||||
|
PRODUCTION COUNTRY |
THAILAND |
||||

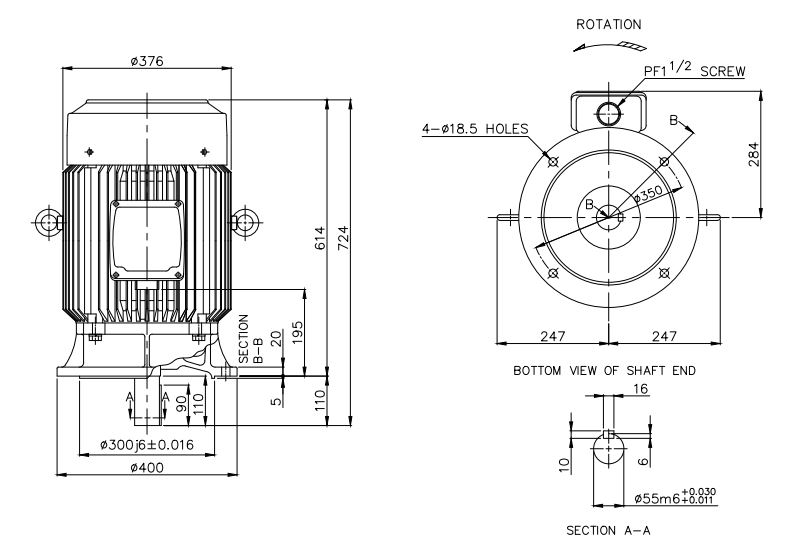

KÍCH THƯỚC ĐỘNG CƠ MITSUBISHI SF-JV 40HP 4P
